Роликовые линейные направляющие. Основные виды и критерии выбора

Роликовые линейные направляющие – устройства, основное предназначение которых обеспечение перемещения рабочих деталей станков и заготовок по определенной траектории. Роликовые линейные направляющие активно применяются в различных сферах промышленности (автомобилестроение, производство медоборудования, машин для упаковки, оборудования для обработки разных материалов и проч.). Их нередко вводят в состав токарных и фрезерных станков с ЧПУ.

Конструктивные особенности

В состав роликовых линейных направляющих входят:

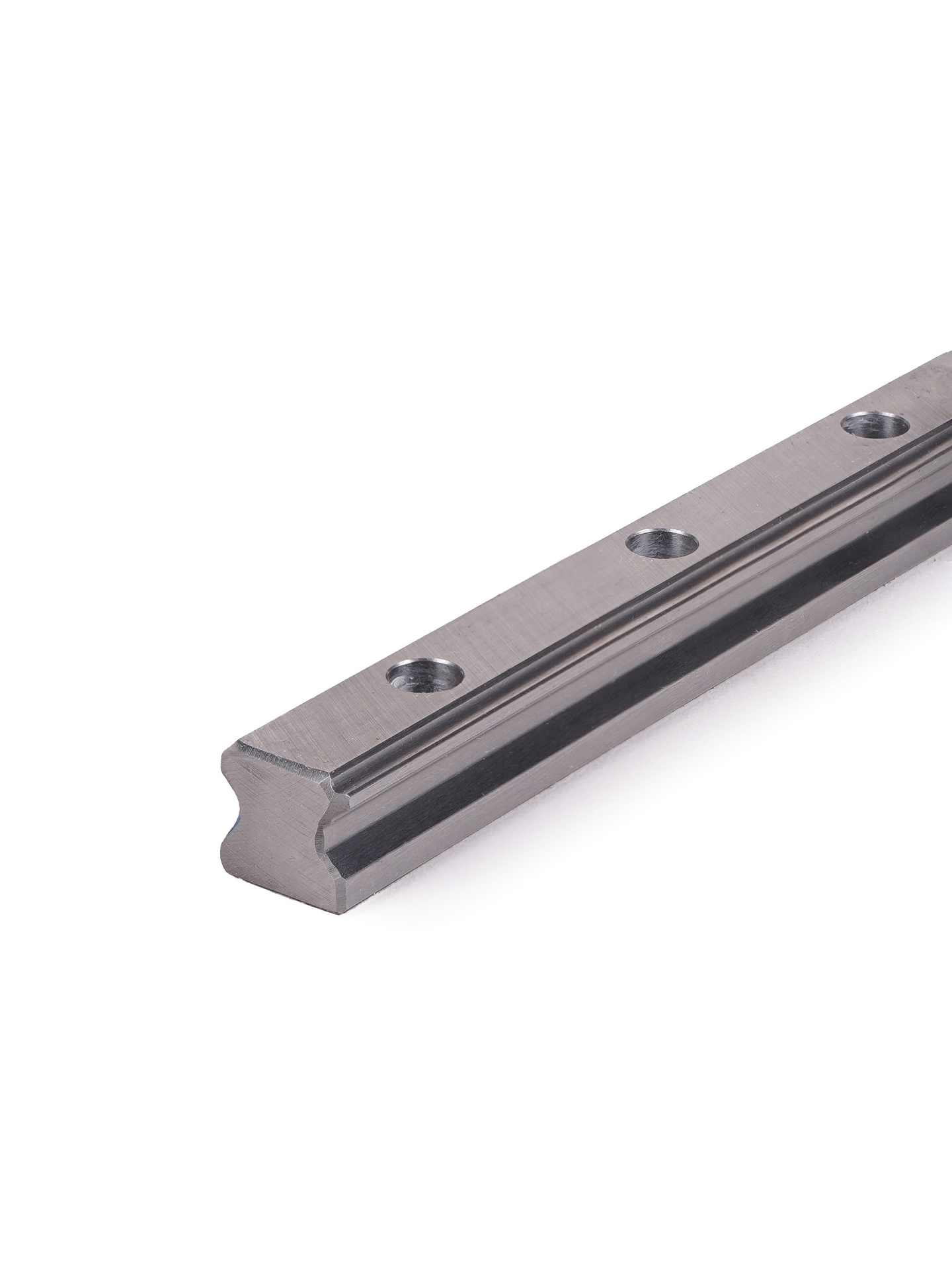

• специальные рельсы;
• подготовленные дорожки качения;

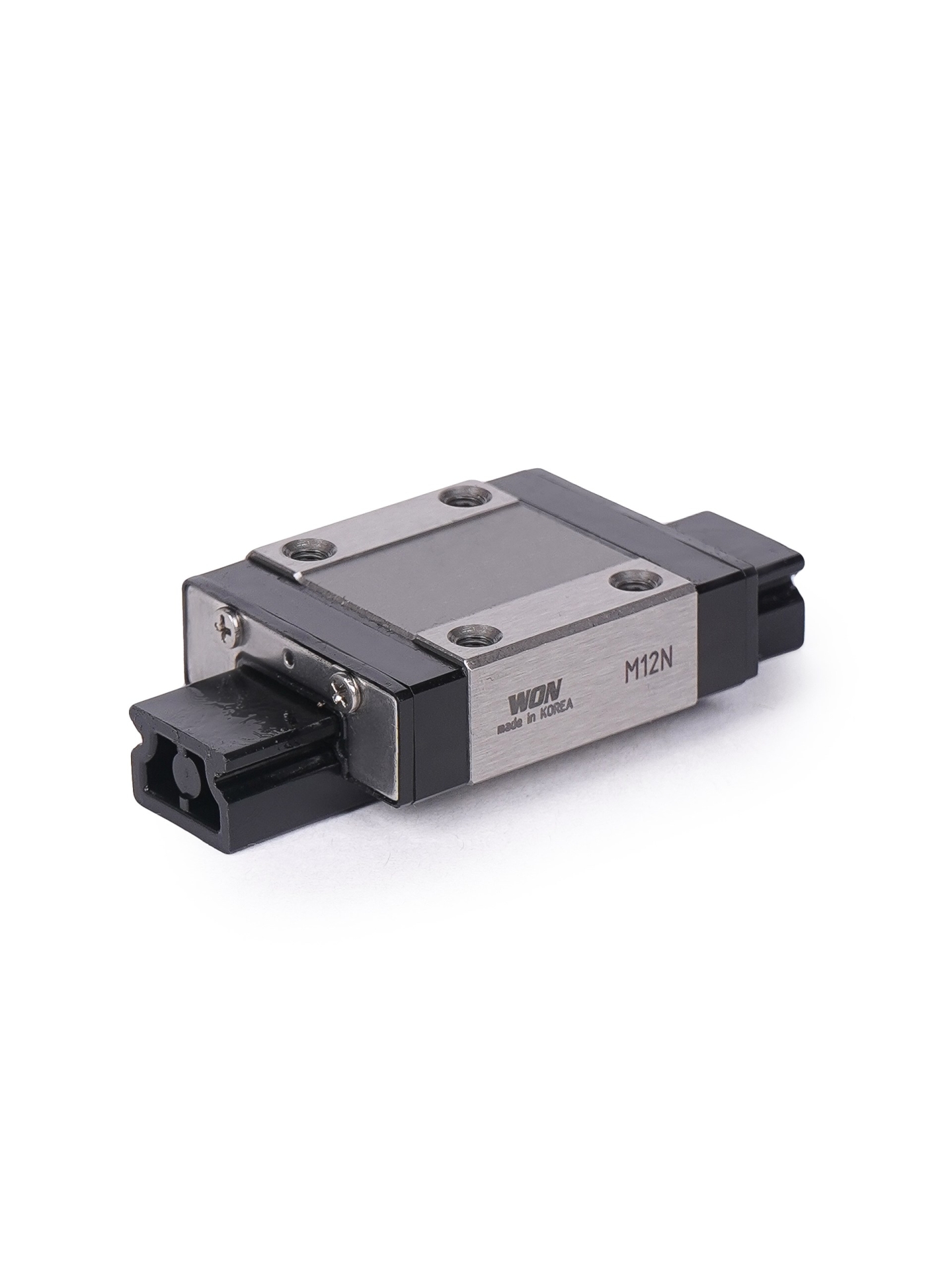

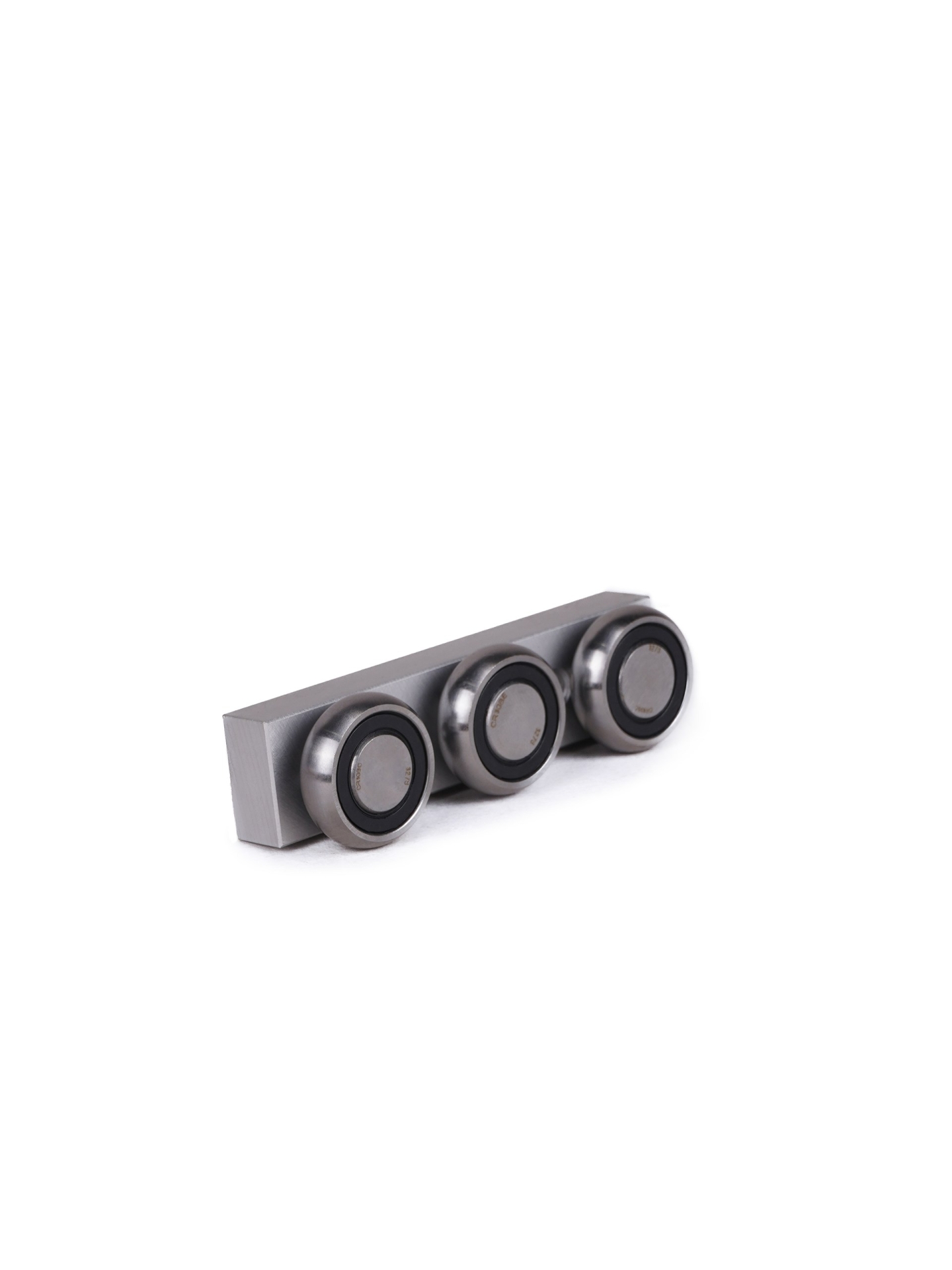

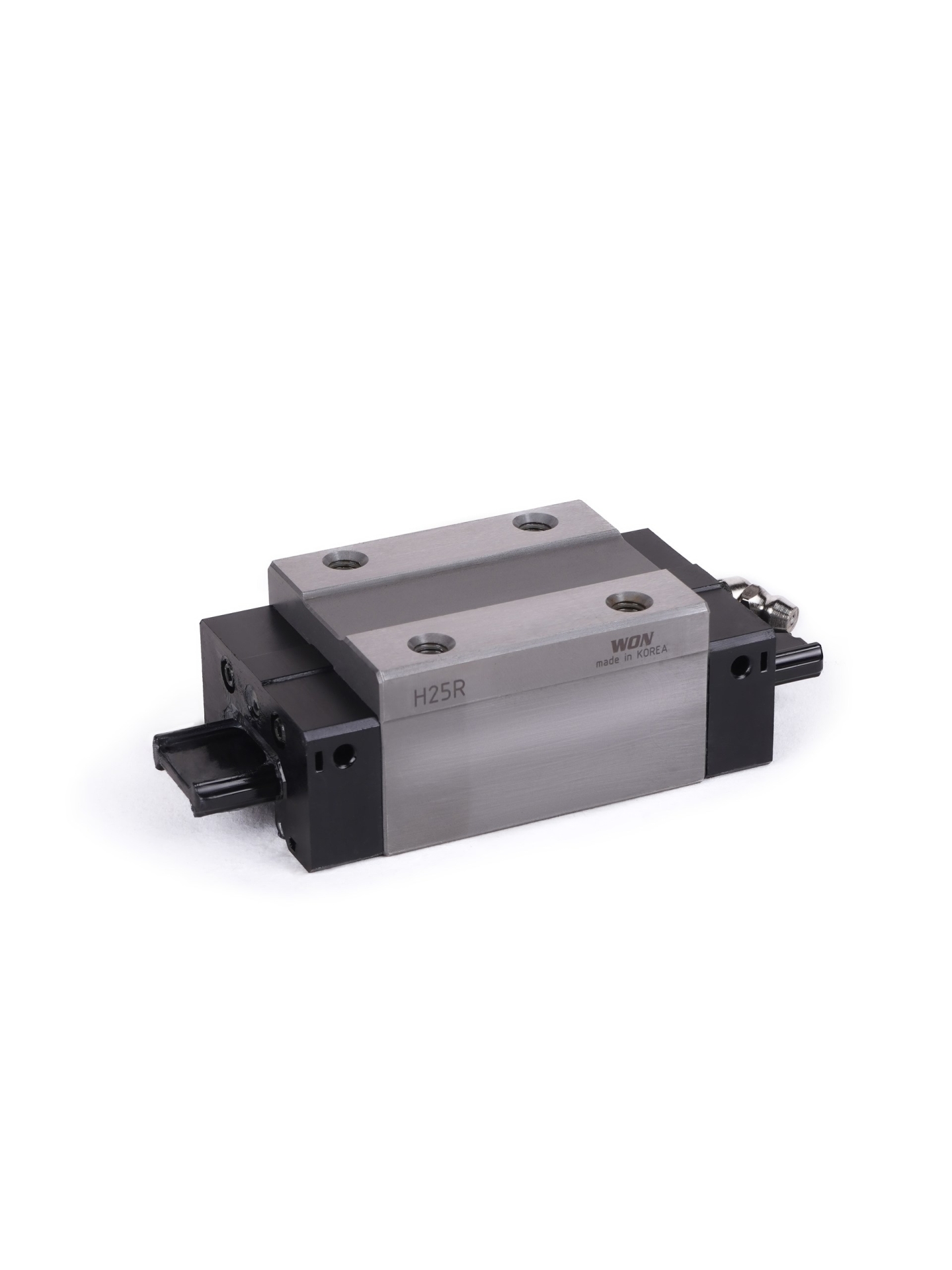

• каретки с определенной формой, роликами и обоймами под них;
• уплотнители.

Для изготовления основных элементов использованы прочные и износостойкие материалы, поэтому их можно достаточно долго эксплуатировать. При этом важно правильно выбирать модель, а также реализовать установку в соответствии с инструкцией.

Преимущества роликовых линейных направляющих

• Точность. Правильно подобранные и установленные роликовые линейные направляющие обеспечивают движение с незначительными отклонениями. Вероятность возникновения люфта в данном случае находится на минимальном уровне.
• Высокий уровень грузоподъемности. Данная разновидность направляющих изначально рассчитана на весьма большие нагрузки, не деформируются и не разрушаются. Поэтому модели активно вводят в состав различных станков, тяжелых машин, определенного оборудования.
• Плавность и бесшумность. Линейные направляющие комплектуются роликовыми элементами, которые обеспечивают плавное и бесшумное перемещение.
• Долгое время эксплуатации. Если грамотно произвести монтаж роликовых линейных направляющих, своевременно их обслуживать и ремонтировать, то пользоваться ими можно на протяжении многих лет.
• Износостойкость. Изготавливаются линейные роликовые направляющие из качественных материалов, поэтому устойчивы к износу.
• Универсальность. Изделия вводят в состав современных станков, устройств и оборудования, что способствует повышению уровня производительности.
• Простой монтаж. Если следовать рекомендациям от производителя, то монтаж не отнимет много времени. Однако, выполнять установку должны специалисты.

Основные виды роликовых линейных направляющих

• Модели с полной фиксацией. Их крепят по всей длине станины с помощью специальных крепежных деталей, поэтому в процессе эксплуатации вероятность смещения исключена.
• Модели с частичной фиксацией. Крепятся к станине только с одной стороны.

Первая разновидность выделяется надежностью, прочностью и грузоподъемностью. Роликовые линейные направляющие с частичной фиксацией применяют, если необходимо оставить свободное место на станине.

Как выбрать подходящие роликовые линейные направляющие?

Так как ассортимент роликовых линейных направляющих довольно большой, к выбору стоит подходить максимально ответственно. Следует обращать внимание на несколько основных моментов. О них подробнее.

Материалы, используемые для изготовления роликовых линейных направляющих

• Сталь. Изделия из такого сырья выделяются жесткостью и прочностью. Направляющие выдерживают существенную нагрузку. Чаще всего применяется легированная или высокоуглеродистая сталь.
• Алюминиевый сплав. К преимуществам роликовых линейных направляющих из этого материала можно отнести коррозионную стойкость, небольшой вес. Ими пользуются, если имеются особые требования к весу.
• Инженерный пластик. Обладают наиболее низким коэффициентом трения. Вес подобных изделий небольшой, поэтому идеально подходят для особых сред с минимальными нагрузками.

Методы обработки поверхности роликовых линейных направляющих

• Закалка. Повышает износостойкость, прочность и твердость направляющих.
• Хромирование. Способствует снижению вероятности образования коррозионных пятен.
• Тефлоновое покрытие. Уменьшает коэффициент трения.

Внимание: В некоторых случаях комбинируют, например, закалку и хромирование. Это дает возможность получить более прочные роликовые линейные направляющие.

Что учитывать?

• Размеры и грузоподъемность. Определяясь с этими параметрами, необходимо брать во внимание требования приложения. Только в этом случае можно обеспечить правильность линейного перемещения.
• Точность. Ориентироваться следует на класс точности оборудования, в состав которого войдет роликовая линейная направляющая.
• Особенности установки и обслуживания. Важно выбирать те модели, которые несложно монтировать, ремонтировать. Только так можно минимизировать эксплуатационные расходы.

От правильности выбора роликовых линейных направляющих зависит, насколько хорошо будет функционировать, например, фрезерный станок.
