Линейные направляющие в высокотехнологичных системах: точность, долговечность и надежность

В мире, где технологический прогресс не знает границ, линейные направляющие выступают как критически важные элементы, обеспечивающие непревзойденную точность и надежность в работе самых сложных и инновационных систем. От роботизированных комплексов и передового медицинского оборудования до авиационной индустрии и высокоточных станков с числовым программным управлением (ЧПУ) – эти компоненты являются неотъемлемой частью механизмов, требующих идеально точного и максимально плавного линейного движения. Их использование позволяет добиваться впечатляющей производительности, сводя к минимуму любые погрешности и значительно увеличивая жизненный цикл.

В силу своей исключительной роли, к линейным направляющим предъявляются жесткие и бескомпромиссные требования: стабильность технических параметров на протяжении длительных периодов эксплуатации, способность выдерживать колоссальные нагрузки и безупречная устойчивость к воздействию неблагоприятных, а порой и экстремальных условий окружающей среды. Именно эти ключевые характеристики в конечном итоге предопределяют эффективность, долговечность и, следовательно, рентабельность использования технологичных систем в самых различных отраслях.

Данная статья представляет собой глубокий и всесторонний анализ принципов работы, важнейших свойств и показательных примеров применения различных типов линейных направляющих. Цель – помочь разобраться в широчайшем ассортименте доступных решений, предоставить необходимую информацию для принятия взвешенных решений и сделать оптимальный выбор, соответствующий самым высоким требованиям и ожиданиям. Мы раскроем секреты долговечности, точности и надежности, которые лежат в основе этих незаменимых элементов современной техники.

Принцип работы и виды направляющих

Линейные направляющие – это ключевые механические компоненты, обеспечивающие прямолинейное перемещение объектов с минимальным трением и бескомпромиссной точностью. В основе их функционала лежит гениально эффективный принцип: использование тел качения – шариков или роликов – заключенных между двумя прецизионно обработанными поверхностями: направляющей (часто называемой рельсом) и подвижной кареткой (или ползуном). Эти тела качения, свободно перекатываясь по специально спрофилированным дорожкам, гарантируют исключительно плавное и предельно точное движение. Существует несколько основных типов линейных направляющих, каждый из которых разработан с учетом специфических требований и предназначен для решения конкретного круга задач.

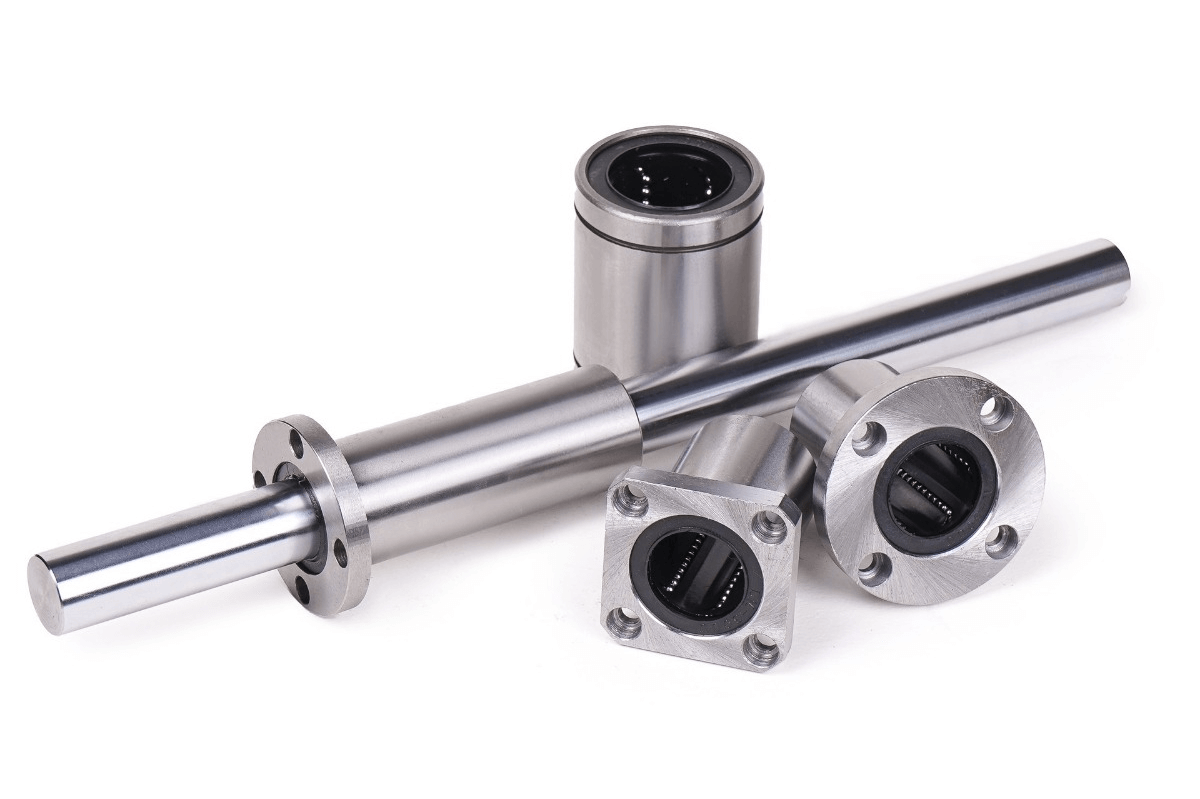

Шариковые направляющие: универсальное решение для широкого спектра задач

Этот тип является наиболее распространенным и универсальным благодаря оптимальному сочетанию характеристик. В качестве элементов качения используются прецизионные шарики. Кроме того, они обеспечивают впечатляющую скорость перемещения, исключительную плавность хода и, что немаловажно, относительно невысокую стоимость. Идеально подходят для применений, где приоритетом является точность и скорость, но при этом не предполагаются экстремальные нагрузки и суровые условия эксплуатации.

Конструктивное разнообразие поражает воображение: они отличаются количеством рядов шариков, сложной геометрией дорожек качения и материалами, используемыми при изготовлении. Например, миниатюрные вариации находят свое применение в прецизионных измерительных приборах, а усиленные, обладающие повышенной прочностью, – в высокопроизводительных станках с ЧПУ.

Важно отметить, что шариковые направляющие, как правило, демонстрируют меньшую устойчивость к ударным нагрузкам по сравнению с более массивными и прочными роликовыми системами.

Роликовые направляющие: когда требуется грузоподъемность и жесткость

Вместо шариков используются цилиндрические или игольчатые ролики. Благодаря значительно большей площади контакта между роликом и дорожкой качения, роликовые направляющие демонстрируют превосходную грузоподъемность и исключительную жесткость по сравнению с шариковыми аналогами. Без труда выдерживают значительные статические и динамические нагрузки, а также эффективно противостоят разрушительным ударным воздействиям.

Незаменимы в тяжелом машиностроении, металлургической промышленности и при производстве станков для обработки крупногабаритных деталей, где требуется бескомпромиссная точность и абсолютная надежность в условиях экстремальных нагрузок. Однако стоит учитывать, что обычно имеют более низкую скорость перемещения и более высокую стоимость, чем шариковые системы.

Роликовые направляющие подразделяются на несколько подтипов, в зависимости от формы ролика и конструкции каретки. Например, цилиндрические варианты обеспечивают предельную грузоподъемность в одном направлении, а игольчатые позволяют создавать более компактные и миниатюрные конструкции.

Кареточные системы (линейные модули): готовые решения для быстрой интеграции и автоматизации

Кареточные системы, также известные как линейные модули или актуаторы, представляют собой полностью готовые к установке узлы, включающие в себя линейную направляющую (шариковую или роликовую), привод (обычно шаговый двигатель или серводвигатель) и интеллектуальную систему управления. Обеспечивают беспрецедентную простоту интеграции в существующие системы и позволяют создавать сложные автоматизированные механизмы с выдающейся точностью и высокой скоростью перемещения.

Широко используются в современной робототехнике, автоматизированных линиях производства, в оборудовании для упаковки и маркировки, а также в критически важном медицинском оборудовании. Могут быть одноосными или многоосными, что позволяет создавать сложные и многомерные траектории движения. Использование линейных модулей позволяет значительно сократить время разработки и сборки, а также упростить процесс управления движением. Выбор типа направляющей (шариковой или роликовой) в составе линейного модуля определяется требуемой грузоподъемностью и необходимой точностью.

Помимо вышеперечисленных типов, существует и ряд других, более специфических разновидностей. Например, направляющие скольжения, в которых перемещение осуществляется за счет скольжения одной поверхности по другой. Однако, они обладают значительно более высоким трением и меньшей точностью по сравнению с направляющими качения, поэтому используются в менее требовательных и критичных приложениях.

Выбор – это сложная и ответственная задача, зависящая от множества факторов, включая требуемую грузоподъемность, необходимую точность, ожидаемую скорость перемещения, жесткие условия эксплуатации и, конечно же, доступный бюджет. Крайне важно учитывать все эти аспекты на этапе проектирования технологичных систем, чтобы гарантировать их надежную, эффективную и безотказную работу на протяжении всего срока службы.

Ключевые характеристики

Представляем вашему вниманию расширенный список ключевых характеристик с детальным описанием и конкретными числовыми примерами.

1. Точность позиционирования

• Абсолютная точность. Определяет отклонение фактической позиции подвижной каретки от заданной, теоретически идеальной позиции. Для прецизионных станков с ЧПУ и высокоточного измерительного оборудования этот показатель может достигать впечатляющих ±1-3 мкм на метр длины. Это означает, что при перемещении каретки на один метр ошибка позиционирования не превысит всего 3 микрона – толщину человеческого волоса, разделенную на десятки частей. Классы точности обычно обозначаются как C0, C1, C2, C3, C5, C7, где C0 соответствует наивысшей достижимой точности.
• Повторяемость. Характеризует способность системы уверенно возвращаться в одну и ту же точку при многократных, повторяющихся перемещениях. Имеет первостепенное значение для роботизированных систем и автоматизированных производственных линий, где требуется абсолютная стабильность и предсказуемость движений. Значение повторяемости может достигать поразительных ±0.5-1 мкм, обеспечивая непревзойденную точность в каждом цикле.
• Разрешение. Разрешение определяет минимальное перемещение, которое может быть четко и надежно реализовано системой. Для современных сервоприводов с обратной связью разрешение может достигать нанометрового диапазона (нм), позволяя выполнять сверхточные операции, недоступные для традиционных механических систем.
• Люфт. Представляет собой свободный ход каретки при изменении направления движения. В прецизионных направляющих люфт должен быть сведен к абсолютному минимуму или полностью устранен. Для эффективного устранения люфта применяют предварительный натяг (или предварительную нагрузку) шариков или роликов. Значение может варьироваться от теоретического нуля (с предварительным натягом) до нескольких микрометров (в системах без предварительного натяга).

2. Жесткость

• Статическая жесткость. Гарантирует сопротивление системы деформации под воздействием статической, постоянной нагрузки. Имеет решающее значение для станков с ЧПУ, где требуется высочайшая точность обработки при значительных усилиях резания. Статическая жесткость измеряется в Н/мкм (Ньютон на микрометр). Например, жесткость качественной роликовой направляющей может достигать 500 Н/мкм и выше. Повышенная жесткость позволяет значительно уменьшить нежелательные вибрации и повысить качество обработки поверхности.
• Динамическая жесткость. Характеризует сопротивление системы деформации под воздействием динамической нагрузки, такой как вибрации. Особенно важен для высокоскоростных станков и промышленных роботов. Динамическая жесткость напрямую зависит от конструкции, используемых материалов и демпфирующих свойств. Динамическая жесткость позволяет эффективно избежать резонансных явлений и повысить общую стабильность функционирования системы.

3. Грузоподъемность

• Статическая (C0). Это максимальная статическая нагрузка, которую линейная направляющая может выдержать без риска необратимой деформации дорожек качения. Измеряется в Ньютонах (Н). Превышение статической грузоподъемности может привести к преждевременному выходу из строя.
• Динамическая (C). Это максимальная динамическая нагрузка, которую линейная направляющая может надежно выдерживать в течение определенного времени (обычно 100 км пробега) без появления признаков усталости материала. Измеряется в Ньютонах (Н). Динамическая грузоподъемность используется для точного расчета ожидаемого срока службы.
• Моментная. Характеризует способность эффективно выдерживать моменты (нагрузки, вызывающие вращение). Особенно важен для применений, где нагрузка приложена не по центру каретки, создавая крутящий момент. Измеряется в Нм (Ньютон-метрах).

Пример: Линейная направляющая с динамической грузоподъемностью C = 50 000 Н и статической грузоподъемностью C0 = 30 000 Н способна выдерживать динамическую нагрузку до 50 000 Н в течение длительного времени и статическую нагрузку до 30 000 Н без деформации и повреждений.

4. Скорость и ускорение

• Максимальная скорость. Это предельная скорость перемещения каретки. Напрямую зависит от типа, используемой смазки и конструкции уплотнений. Для шариковых моделей скорость может достигать 5-10 м/с, в то время как для роликовых – обычно ограничена 3 м/с.
• Максимальное ускорение. Это предельное ускорение перемещения каретки. Зависит от массы каретки и характеристик используемого привода. Типичные значения ускорения лежат в диапазоне 50-100 м/с².

5. Долговечность

• Расчетный срок службы (L10). Определяет общее расстояние, которое пройдет направляющая до появления первых признаков усталости у 90% направляющих в партии при заданных условиях нагрузки и скорости. Измеряется в километрах (км) или часах. Расчетный срок службы напрямую зависит от динамической грузоподъемности (C) и приложенной нагрузки (P) и может быть оценен по формуле: L10 = (C/P)^3 * 100 км (для шариковых моделей).
• Смазка. Тип используемой смазки и регулярность технического обслуживания оказывают существенное влияние на долговечность. Использование неподходящей смазки или недостаточное смазывание может привести к преждевременному износу и значительному сокращению срока службы.

6. Условия эксплуатации

• Температурный диапазон. Определяет допустимый диапазон рабочих температур. Для стандартных моделей диапазон обычно составляет от -20°C до +80°C. Для работы в экстремальных температурных условиях используются специальные вариации с термостойкими смазками и материалами.
• Устойчивость к коррозии. Особенно важен для применений во влажной или агрессивной среде. В таких случаях используются направляющие, изготовленные из нержавеющей стали или с защитным покрытием (например, хромированием или никелированием).
• Степень защиты. Характеризует степень защиты от попадания пыли, грязи и других загрязнений. Обычно обозначается кодом IP (Ingress Protection). Например, IP65 обеспечивает полную защиту от пыли и струй воды.
• Вибрации. Устойчивость к вибрациям имеет решающее значение для станков и других систем, работающие в условиях повышенной вибрации. Для снижения вибраций используются модели с демпфирующими элементами и виброизоляционными опорами.

При выборе настоятельно рекомендуется тщательно изучить техническую документацию производителя и учитывать все вышеперечисленные характеристики, чтобы выбрать оптимальное решение для конкретного применения. Необходимо также учитывать условия эксплуатации, предполагаемые нагрузки и требуемый срок службы.

Примеры использования в высокотехнологичных системах

Рассмотрим конкретные примеры применения линейных направляющих в передовых высокотехнологичных системах, акцентируя внимание на специфике решаемых задач и особенностях эксплуатации.

Робототехника

В робототехнике линейные направляющие играют роль «скелета движения», обеспечивая бескомпромиссную точность позиционирования и плавность перемещения роботизированных систем. Они находят применение в самых разнообразных типах роботов, начиная от мощных промышленных манипуляторов и заканчивая специализированными сервисными и медицинскими роботами.

Промышленные роботы

В этой области отвечают за точное перемещение манипуляторов при выполнении критически важных операций, таких как сварка, покраска, сборка и перемещение тяжелых деталей. Для эффективной работы промышленных роботов линейные направляющие должны выдерживать значительные нагрузки и обеспечивать особую скорость перемещения. В подобных приложениях часто используются роликовые направляющие, обладающие повышенной грузоподъемностью и устойчивостью к вибрациям.

Отдельного внимания заслуживают коллаборативные роботы (коботы), предназначенные для совместной трудовой деятельности с людьми. В таких роботах безопасность является приоритетом, и линейные направляющие играют важнейшую роль в обеспечении плавного и контролируемого движения, сводя к минимуму риск случайных травм.

Сервисные роботы

Сервисные роботы, используемые в логистике для оперативного перемещения грузов, а также в сфере обслуживания для своевременной доставки еды и напитков, также активно используют линейные направляющие. В этих приложениях основными требованиями являются компактность, малый вес и бесшумность работы. В большинстве случаев применяются шариковые направляющие, обеспечивающие плавный и тихий ход.

Медицинские роботы

В хирургических роботах, роботах-ассистентах и передовых реабилитационных системах линейные направляющие обеспечивают прецизионную точность и плавность перемещения инструментов и специализированных платформ. В хирургических роботах, например, линейные направляющие позволяют хирургам выполнять сложнейшие операции с минимальным инвазивным вмешательством. В подобных приложениях важна не только высочайшая точность, но и абсолютная стерильность, поэтому используются специальные материалы и конструкции, устойчивые к многократной дезинфекции и стерилизации.

Медицинское оборудование

В медицинской технике точность линейных перемещений имеют критически важное значение для эффективной диагностики и успешного лечения пациентов.

Диагностическое оборудование

В аппаратах магнитно-резонансной томографии (МРТ), компьютерной томографии (КТ), рентгеновских установках и аппаратах ультразвуковой диагностики (УЗИ) линейные направляющие обеспечивают плавное и точное перемещение датчиков, излучателей и столов пациентов. Должны обеспечивать высочайшую точность позиционирования для получения четких и информативных изображений и минимизации лучевой нагрузки на пациентов. Не менее важным требованием является бесшумность, обеспечивающая комфорт пациентов во время обследования.

Терапевтическое оборудование

В системах лучевой терапии, хирургических столах и роботизированных ассистентах линейные направляющие обеспечивают точное позиционирование инструментов и пациентов во время проведения лечебных процедур. Например, в системах лучевой терапии линейные направляющие позволяют максимально точно направить пучок излучения непосредственно на опухоль, минимизируя повреждение окружающих здоровых тканей. В данном случае важна не только высочайшая точность, но и абсолютная надежность, поскольку от этого напрямую зависит жизнь пациента.

Лабораторное оборудование

В автоматических анализаторах, высокоточных дозаторах и других лабораторных приборах линейные направляющие обеспечивают прецизионное перемещение проб и реагентов. Должны обеспечивать скорость и точность перемещения для повышения производительности и надежности анализа.

Авиационная промышленность

В авиации, где безопасность и надежность имеют первостепенное значение, линейные направляющие применяются в критически важных системах, отвечающих за управление и функционирование воздушных судов.

Системы управления полетом

Линейные направляющие используются в приводах рулевых поверхностей (элеронов, рулей высоты и направления), обеспечивая точное и плавное управление самолетом в различных режимах полета. Должны выдерживать экстремальные нагрузки и вибрации, а также безотказно функционировать в широком диапазоне температур. Для этих целей используются направляющие из высокопрочных материалов с применением термостойких смазок. Для обеспечения максимальной надежности системы управления полетом обычно резервируются, и линейные модели также дублируются.

Шасси

В механизмах выпуска и уборки шасси линейные направляющие обеспечивают плавное и надежное перемещение опор. Должны выдерживать колоссальные нагрузки при посадке и взлете, а также стабильно работать в условиях сильных вибраций и загрязнений.

Интерьер самолета

Используются в механизмах перемещения кресел, полок для багажа и других элементов интерьера. В данном случае ключевыми требованиями являются компактность, малый вес и бесшумность.

Производство и обслуживание

Линейные направляющие также находят широкое применение в производственном оборудовании для сборки самолетов и в оборудовании для технического обслуживания и ремонта авиационной техники.

Приведенные примеры наглядно демонстрируют, насколько важны линейные направляющие в различных технологичных системах. Обеспечивают точное и надежное перемещение, что необходимо для достижения производительности, бескомпромиссного качества и максимальной безопасности.

Заключение

Линейные направляющие являются неотъемлемой частью современных высокотехнологичных систем, выступая гарантом точности, долговечности и надежности линейных перемещений. Грамотный выбор, основанный на глубоком понимании принципов, ключевых характеристик и специфики применения, – это фундамент успешной и бесперебойной работы.

Инвестиции в качественные изделия – это вложение в будущее вашего оборудования. Экономия на этих компонентах может обернуться не только снижением производительности и сокращением срока службы систем, но и поставить под угрозу безопасность его эксплуатации.

Если вам необходима профессиональная консультация, обращайтесь к нашим квалифицированным специалистам. Мы поможем вам выбрать идеальное решение, которое будет полностью соответствовать вашим техническим требованиям, бюджету и обеспечит максимальную эффективность вашей системы.
