Как выбрать линейный актуатор для промышленного оборудования: ключевые параметры и критерии

31 июл 2025

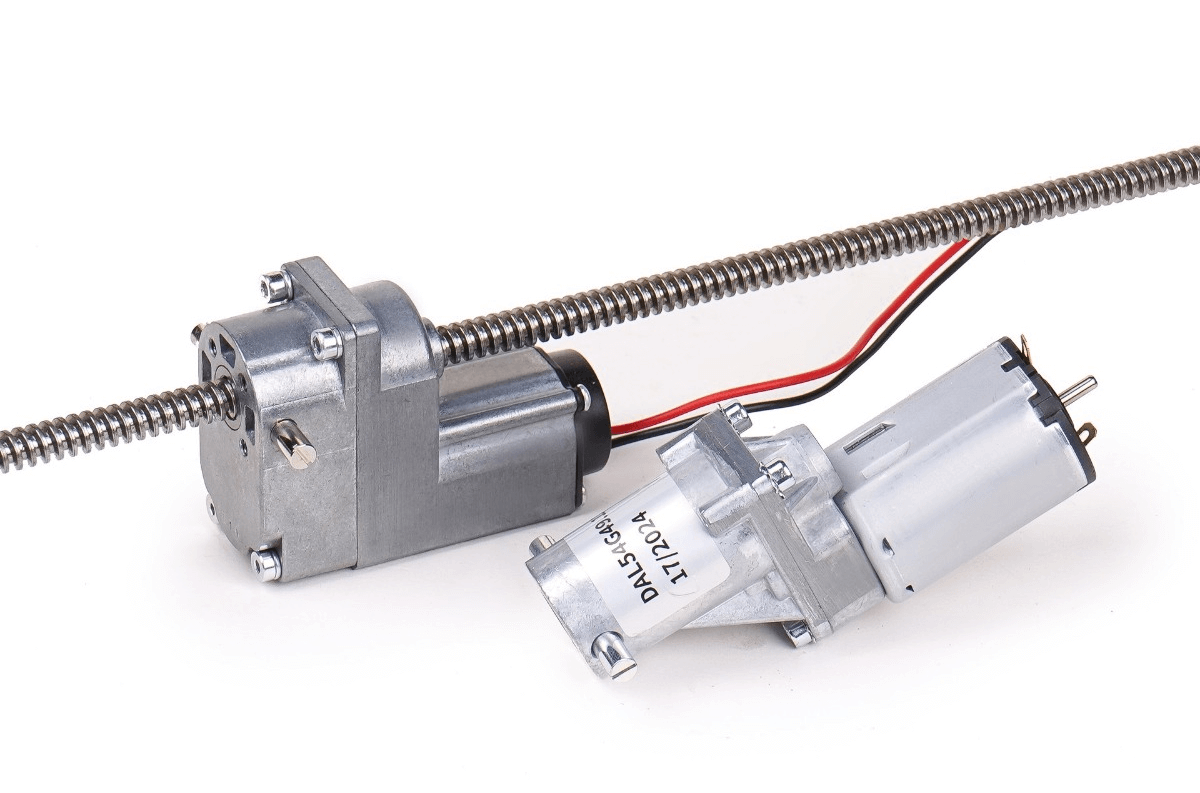

Линейные актуаторы, или линейные приводы, – это электромеханические устройства, преобразующие вращательное движение в линейное.

Линейные актуаторы, или линейные приводы, – это электромеханические устройства, преобразующие вращательное движение в линейное. Они играют ключевую роль в автоматизации и оптимизации производственных процессов, обеспечивая точное и контролируемое перемещение различных узлов и механизмов в промышленном оборудовании. От конвейерных лент и роботизированных манипуляторов до клапанов и заслонок – линейные актуаторы находят широкое применение в самых разных отраслях промышленности.

Правильный выбор приводов, соответствующего специфическим требованиям конкретного применения, является критически важным для обеспечения надежной, эффективной и долговечной работы системы. Ошибки могут привести к снижению производительности, простоям, дорогостоящему ремонту и даже к аварийным ситуациям.

В этой статье подробно рассмотрим ключевые параметры и критерии, которые необходимо учитывать при поиске линейного актуатора для промышленного оборудования, чтобы избежать распространенных ошибок и обеспечить оптимальную производительность.

Основные параметры выбора линейного актуатора

Выбор подходящего линейного актуатора – это сложный процесс, требующий учета множества факторов. Ниже представлены основные параметры, которые необходимо акцентировать при принятии решения, с более детальной информацией по каждому пункту:

Грузоподъемность и усилие

Это наиболее значимый параметр. Тоннаж определяет максимальный вес, который актуатор может перемещать, а усилие – силу, которую он способен приложить для выполнения работы. Недостаточная грузоподъемность приведет к перегрузке, преждевременному износу и, в конечном итоге, к поломке устройства. Переизбыточная вместимость, хоть и не приведет к поломке, может оказаться излишне дорогой и габаритной. Важно брать в расчет не только критическую нагрузку, но и характер ее изменения во времени. Подробнее:

Расчет требуемого усилия. Определите максимальный вес, которую необходимо перемещать, а также сопротивление движению (трение, инерцию и т.д.). Убедитесь, что привод обладает достаточным усилием для преодоления этих факторов и безопасной работы. При расчете следует учитывать все возможные силы, действующие на актуатор, включая гравитацию, трение, инерцию и внешние силы.
Статическая и динамическая нагрузка. Различайте статическую (постоянную) и динамическую (переменную) нагрузку. Динамические нагрузки могут быть значительно выше статических из-за ускорения и инерции. Не игнорируйте ускорение и массу перемещаемого объекта. Также стоит учитывать возможные пиковые нагрузки, возникающие при резких остановках или изменениях направления движения.
Учет угла приложения силы. Если сила прикладывается не напрямую к штоку, а под углом, необходимо считать проекцию силы на ось движения. Эффективное усилие будет меньше, чем при прямом приложении силы.
Фактор безопасности. Рекомендуется рассматривать модель с запасом по грузоподъемности, чтобы обеспечить надежную работу и избежать перегрузок. Коэффициент безопасности обычно составляет 1.2-1.5, в зависимости от условий эксплуатации и критичности приложения.
Связь с типом привода. Разные типы приводов (электрические, гидравлические, пневматические) имеют разные характеристики по тоннажу. Гидравлические варианты обычно обладают наибольшей объемностью, а пневматические – наименьшей.

Ход штока и скорость перемещения

Ход штока определяет максимальное расстояние, на которое может переместиться шток актуатора. Скорость перемещения определяет, как быстро шток способен пройти это расстояние. Эти параметры должны соответствовать требованиям конкретного применения. Критично ориентироваться не только среднюю скорость перемещения, но и пиковую скорость, а также время разгона и торможения. Детальнее:

Определение необходимого хода. Определите минимальное и максимальное расстояние, на которое должен перемещаться шток для выполнения поставленной задачи. Не сбрасывайте со счетов возможные погрешности позиционирования и предусмотрите некоторый запас хода. Важно помнить не только требуемый диапазон перемещений, но и расположение концевых выключателей и датчиков положения.
Определение требуемой скорости. Определите минимальную и максимальную скорость перемещения, необходимую для выполнения задачи в заданный промежуток времени. Учитывайте время разгона и торможения. Рассчитайте требуемую скорость, исходя из времени выполнения операции и расстояния перемещения.
Совместимость скорости и нагрузки. Убедитесь, что привод способен обеспечивать требуемую скорость при заданной нагрузке. Обычно существует обратная зависимость между скоростью и грузоподъемностью. Более высокая скорость обычно означает меньшую тоннажность, и наоборот.
Профиль движения. Определите требуемый профиль движения (постоянная скорость, ускорение/замедление, S-образная кривая). Различные типы приводов и систем управления позволяют реализовать различные профили движения.
Влияние на производительность. Правильный выбор хода штока и скорости перемещения напрямую влияет на производительность оборудования. Оптимизация этих параметров позволяет значительно повысить эффективность производственных процессов.

Тип привода

Каждый тип привода имеет свои преимущества и недостатки, и выбор зависит от конкретных требований применения. Правильно принимать во внимание не только технические характеристики, но и стоимость эксплуатации, доступность запчастей и квалификацию обслуживающего персонала. А именно:

Электрические актуаторы. Обеспечивают простоту управления и энергоэффективность. Идеальны для приложений, требующих точного контроля и программируемости. Современные вариации могут управляться через различные интерфейсы: Ethernet/IP, Profinet, Modbus TCP и др., что упрощает интеграцию в существующие системы автоматизации. Существуют различные типы, включая шарико-винтовые, трапецеидальные винтовые, реечные и линейные двигатели. Каждый тип имеет свои преимущества и недостатки по точности, скорости и грузоподъемности.
Гидравлические актуаторы. Обеспечивают мощность и усилие, но требуют сложной гидравлической системы и более трудоемки в обслуживании. Подходят для приложений, где требуется высокая мощность и вместимость. Гидравлические системы требуют регулярного обслуживания и контроля уровня масла, а также фильтрации для предотвращения загрязнения. Гидравлические системы могут быть замкнутыми или открытыми, в зависимости от способа циркуляции рабочей жидкости. Замкнутые системы более энергоэффективны, но требуют более сложной конструкции.
Пневматические актуаторы. Обеспечивают быстрое перемещение и относительно низкую стоимость, но менее точны, чем электрические и гидравлические модели. Подходят для простых приложений, где важна скорость, а точность не критична. Пневматические системы требуют наличия компрессора и подготовки воздуха для удаления влаги и загрязнений. Есть односторонние и двухсторонние пневматические актуаторы. Односторонние вариации возвращаются в исходное положение под действием пружины, а двухсторонние требуют подачи воздуха для движения в обоих направлениях.

Условия эксплуатации

Условия окружающей среды оказывают значительное влияние на срок службы и надежность. Необходимо выбирать актуатор, устойчивый к воздействию этих факторов. Следует знать не только номинальные значения температуры, влажности и запыленности, но и их колебания во времени.

Температурный диапазон. Убедитесь, что привод способен работать в заданном температурном диапазоне. Экстремальные температуры могут негативно сказаться на работе смазки, уплотнений и других компонентов. При экстремальных температурах необходимо использовать специальные смазки и материалы, устойчивые к термическому разложению. При низких температурах, возможно, потребуется подогрев.
Влажность и защита от влаги. Влажность обычно приводит к коррозии и повреждению электрических компонентов. Выбирайте актуаторы с соответствующей степенью защиты IP (Ingress Protection). Чем выше степень защиты IP, тем лучше модель защищена от влаги и пыли. Следует учитывать не только уровень влажности, но и наличие конденсата и прямого попадания воды.
Запыленность и загрязнения. Запыленность зачастую влияет к засорению механических компонентов и снижению эффективности работы. Рассматривайте устройства с защитой от пыли и загрязнений. Для работы в условиях особенной запыленности необходимо использовать варианты с уплотнениями и защитными кожухами.
Химическая стойкость. Если актуатор будет подвергаться воздействию агрессивных химических веществ, следует отдавать предпочтение материалам, устойчивым к их воздействию. Существуют специальные материалы: нержавеющая сталь, PTFE (тефлон) и другие, устойчивые к различным химическим веществам.
Вибрация и удары. В условиях сильной вибрации и ударов рассмотрите модели с усиленной конструкцией и виброустойчивыми компонентами.

Точность позиционирования

Если требуется точное позиционирование, целесообразнее выбирать актуатор с соответствующей точностью и возможностью обратной связи. Берите во внимание не только точность, но и повторяемость позиционирования, а также стабильность поддержания заданной позиции.

Разрешение и повторяемость. Разрешение определяет минимальное изменение положения, которое может быть обнаружено и установлено. Повторяемость определяет, насколько точно актуатор способен возвращаться в заданное положение. Высокое разрешение и повторяемость обеспечивают точное и стабильное позиционирование.
Тип обратной связи. Энкодеры, потенциометры и другие датчики обеспечивают обратную связь о положении штока, что позволяет точно контролировать и корректировать его движение. Существуют различные типы энкодеров (инкрементальные и абсолютные). Абсолютные энкодеры обеспечивают более точное позиционирование, но и стоят дороже.
Управление. Для точного позиционирования лучше использовать специализированные контроллеры и системы управления, обеспечивающие обратную связь и алгоритмы компенсации погрешностей. PID-регуляторы и другие алгоритмы управления позволяют достичь точности и стабильности процесса.
Люфт. Минимизация люфта в механических компонентах является приоритетным фактором для достижения точности позиционирования. Предварительное натяжение и использование прецизионных подшипников позволяют снизить люфт и повысить точность.

Учет всех этих параметров и их взаимосвязей позволит выбрать оптимальный линейный актуатор для конкретной задачи, обеспечивая надежную, эффективную и долговечную работу.

Критерии выбора под задачи

Выбор линейного актуатора должен быть основан на конкретных задачах и требованиях применения. Рассмотрим несколько примеров:

Применение в различных отраслях:

Металлообработка. В металлообрабатывающем оборудовании, таком как токарные и фрезерные станки, линейные модели используются для точного позиционирования режущего инструмента и заготовки. Здесь важны жесткость и устойчивость к вибрациям. Электрические актуаторы с энкодерами часто являются оптимальным решением.
Пищевая промышленность. В пищевой промышленности используются в упаковочном оборудовании, дозаторах и сортировочных машинах. Здесь на первом месте гигиеничность, устойчивость к коррозии и возможность легкой очистки. Рекомендуется использовать устройства из нержавеющей стали с высокой степенью защиты IP.
Фармацевтика. В фармацевтической промышленности актуальны в дозирующих насосах, смесителях и упаковочных линиях. Здесь важны гигиеничность и соответствие строгим нормативным требованиям. Рекомендуется использовать электрические модели с сервоприводом и энкодером, а также материалы, совместимые с фармацевтическими продуктами.
Автоматизация складов. Для конвейеров, подъемников и сортировочных систем часто используются пневматические или электрические актуаторы, в зависимости от требуемой скорости и точности. Важна надежность и возможность работы в интенсивном режиме.

Специфика использования в зависимости от нагрузки и частоты циклов:

Высокая нагрузка, низкая частота циклов. Для приложений с высокой нагрузкой и низкой частотой циклов (например, подъем тяжелых грузов) подходят гидравлические варианты. Они обеспечивают высокую мощность и усилие, но требуют сложной гидравлической системы.
Низкая нагрузка, высокая частота циклов. Для приложений с низкой нагрузкой и высокой частотой циклов (например, сортировка мелких деталей) подходят пневматические устройства, которые гарантируют быстрое перемещение и относительно низкую стоимость.
Средняя нагрузка, средняя частота циклов. Для приложений со средней нагрузкой и средней частотой циклов (например, управление клапанами и заслонками) подходят электрические актуаторы, отвечающие за оптимальное сочетание точности, скорости и надежности.

Рекомендации по совместимости с другими компонентами системы:

Электрическая. Убедитесь, что напряжение и токовые характеристики соответствуют параметрам системы управления.
Механическая. Проверьте, что размеры и крепежные элементы соответствуют размерам и крепежным элементам.
Программная. Перепроверьте, что программное обеспечение системы управления поддерживает протоколы связи.
Интеграция с датчиками и контроллерами. Обеспечьте совместимость с используемыми датчиками положения, силы и другими сенсорами для обеспечения обратной связи и точного управления.

Ошибки и их последствия

Неправильный выбор линейного актуатора приведет к серьезным последствиям, включая снижение производительности, увеличение затрат на обслуживание и ремонт, а также к аварийным ситуациям.

Рассмотрим наиболее распространенные ошибки:

Выбор с недостаточной грузоподъемностью приведет к его перегрузке и преждевременному износу. В конечном итоге, это приведет к поломке и необходимости замены.
Подбор материала, не устойчивого к условиям эксплуатации, приведет к коррозии, повреждению и поломке. Например, использование стального актуатора в условиях особенной влажности приведет к коррозии.
Поиск устройства, не рассчитанного на частоту циклов, приведет к его перегреву и преждевременному износу.
Покупка неподходящего типа привода (например, пневматического вместо электрического для задач, требующих точности) приведет к снижению производительности и неэффективной работе.
Использование привода без достаточной защиты от пыли, влаги или экстремальных температур приведет к его повреждению и сокращению срока службы.

Как избежать проблем при подборе оборудования:

Перед подбором тщательно проанализируйте все требования применения, включая вместимость, скорость перемещения, ход штока, условия эксплуатации и точность позиционирования.
Многие производители предоставляют таблицы и калькуляторы для расчета необходимых параметров.
Если у вас возникли трудности, обратитесь к специалистам или консультантам производителя. Они помогут вам выбрать оптимальное решение для вашего применения.
Рекомендуется выбирать актуатор с запасом прочности, превышающим расчетные нагрузки на 20-30%.
Регулярное техническое обслуживание, включающее смазку, чистку и проверку состояния устройства, поможет продлить его срок службы и избежать поломок.
Учет условий эксплуатации – это не просто выбор подходящей степени защиты IP. Лучше прогнозировать экстремальные ситуации (резкие перепады температур, сильные вибрации, попадание агрессивных веществ) и выбирать оборудование с достаточным запасом прочности и устойчивости.
Часто при расчетах учитывается только статическая нагрузка, игнорируя ускорение и инерцию перемещаемого объекта.
Выбор неподходящей системы управления (например, использование релейного управления вместо ПИД-регулятора для точного позиционирования), что ограничит функциональность и снизит эффективность процесса.
При подборе оборудования часто считается только первоначальная стоимость, игнорируя затраты на обслуживание, ремонт, замену запчастей и потребление энергии.
В случае поломки системы отсутствие доступных запасных частей и квалифицированной сервисной поддержки повлияет на длительный простой и значительные убытки.

Учитывая эти дополнительные факторы и предпринимая соответствующие меры предосторожности, можно значительно снизить риск возникновения проблем при подборе оборудования и обеспечить успешную реализацию проекта.

Подведем итог

Поиск линейного актуатора для промышленного оснащения – это ответственная задача, требующая учета множества параметров и критериев. Правильный выбор обеспечит надежную, эффективную и долговечную работу оборудования, а ошибки повлекут к серьезным последствиям. Ориентируйтесь на все факторы, описанные в данной статье, и не стесняйтесь обращаться к специалистам за консультацией.

Рекомендуем вам обратиться к специалистам компании «МВТ Технологии» для получения профессиональной консультации и помощи в выборе оптимального линейного актуатора для вашего конкретного применения. Мы поможем вам избежать распространенных ошибок и обеспечить максимальную эффективность работы вашего оборудования. Свяжитесь с нами сегодня, чтобы получить бесплатную консультацию и узнать больше о наших продуктах и услугах!
