Карданные шарниры vs. альтернативные решения: как найти оптимальный баланс между точностью и стоимостью

Разнообразие конструктивных решений, предлагаемых на рынке, с одной стороны, предоставляет широкие возможности для оптимизации, а с другой – ставит перед инженерами непростую задачу выбора.

Особенно остро этот вопрос стоит в условиях жёсткой конкуренции и стремления к снижению себестоимости конечного продукта. Правильный выбор передаточного механизма, будь то карданный шарнир или альтернативное решение, напрямую влияет на надёжность, долговечность и общую эффективность системы.

Цель данной статьи – предоставить всесторонний анализ различных типов соединений и помочь определить ту самую «точку окупаемости», когда инвестиции в высокоточные модели становятся оправданными, а когда вполне достаточно бюджетных вариантов. Мы рассмотрим преимущества и недостатки каждого решения, области их применения и ключевые факторы, влияющие на выбор.

Анализ решений

Карданные шарниры

Карданный шарнир – это механическое соединение, предназначенное для передачи крутящего момента между валами, оси которых расположены под углом друг к другу. Его конструкция, как правило, включает в себя два вилочных элемента, соединённых крестовиной.

Преимущества:

• Гибкость. Карданные шарниры обеспечивают значительную гибкость в отношении углового смещения валов, позволяя передавать крутящий момент даже при больших углах.
• Надёжность. При правильном подборе и эксплуатации карданные шарниры демонстрируют высокую надёжность и долговечность, особенно в условиях интенсивной эксплуатации.
• Высокая допустимая нагрузка. способны выдерживать весьма значительные нагрузки.

Недостатки:

• Цена. Стоимость карданных шарниров, особенно высокоточных моделей, может быть довольно высокой.
• Вес. Карданные шарниры, в сравнении с некоторыми альтернативными решениями, могут иметь больший вес.
• Непостоянство угловой скорости. При больших углах наклона карданный шарнир не обеспечивает постоянство угловой скорости между валами, что может приводить к вибрациям.

Гибкие муфты

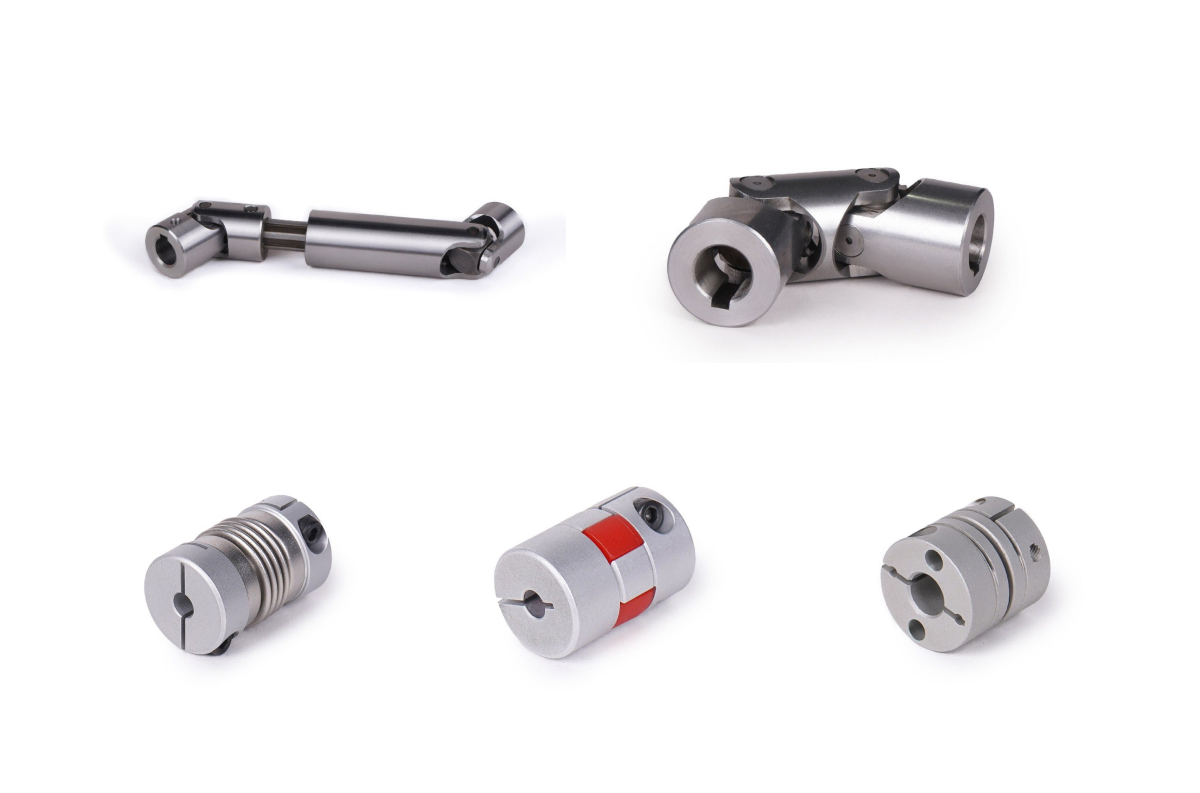

Гибкие муфты – соединения, предназначенные для передачи крутящего момента и компенсации небольших угловых, радиальных и осевых смещений валов. Существует множество разновидностей гибких муфт, различающихся по конструкции и материалам изготовления (например, эластомерные, сильфонные, пластинчатые).

Где применимы:

• Широко используются в приводах насосов, вентиляторов, компрессоров и других промышленных агрегатах, где необходимо компенсировать небольшие смещения валов и снизить вибрации.

Ограничения по углам и нагрузкам:

• Гибкие муфты обычно имеют ограничения по максимальному угловому смещению и допустимой нагрузке. При превышении этих ограничений муфта может выйти из строя. Кроме того, некоторые типы гибких муфт чувствительны к воздействию агрессивных сред и высоких температур.

Зубчатые соединения

Зубчатые соединения (например, шлицевые валы) обеспечивают жёсткое и точное соединение валов, передавая крутящий момент без потерь.

Преимущества:

• Обеспечивают высокую точность передачи момента.

Недостатки:

• Чувствительны к загрязнению, дисбалансу и требуют точной соосности.

Цепные/ременные передачи

Цепные и ременные передачи используются для передачи крутящего момента на значительные расстояния между валами.

Преимущества:

• Простота конструкции, возможность передачи момента на большие расстояния.

Недостатки:

• Меньшая точность по сравнению с зубчатыми соединениями и карданными шарнирами, подверженность растяжению и износу.

Электромеханические решения

Современные электромеханические системы, такие как сервоприводы, позволяют передавать движение и усилие без использования механической связи между валами.

Преимущества:

• Обеспечивают высокую точность управления, гибкость и возможность программирования.

Недостатки:

• Более высокая стоимость и сложность по сравнению с традиционными механическими решениями, необходимость в специализированном программном и аппаратном обеспечении.

Пример: Использование двух сервоприводов, синхронизированных между собой, для имитации работы механического соединения.

Когда выбирать что?

Выбор между карданным шарниром и альтернативными решениями зависит от конкретных требований и условий эксплуатации системы. Рассмотрим основные критерии и рекомендации:

Высокоточный карданный шарнир

• Ключевые случаи выбора. Если важны долговечность, минимальный уровень вибраций и плавность хода при передаче момента, а также работа в тяжёлых условиях эксплуатации (высокие температуры, агрессивные среды, высокие нагрузки), то стоит инвестировать в высокоточный карданный шарнир. Такие шарниры обычно изготавливаются из высококачественных материалов с применением прецизионной обработки, что обеспечивает их надёжность и долговечность. Применяются в станках, робототехнике, авиации и специализированном транспорте.
• Обоснование выбора. Обеспечивают максимальную надежность и производительность.

Бюджетное решение

• Ключевые случаи выбора. В малонагруженных системах, временных установках или второстепенном оборудовании, где требования к точности и долговечности не являются критическими, можно использовать более дешёвые альтернативные решения, такие как гибкие муфты или цепные/ременные передачи. В таких случаях экономия на начальных затратах может быть оправдана.
• Сфера применения. Приводы рольставней, конвейеры, неответственные узлы.

Факторы

• Срок службы. Оцените требуемый срок службы оборудования. Высокоточные карданные шарниры, как правило, имеют более длительный срок службы, что может оправдать более высокие начальные затраты.
• TCO (total cost of ownership). Учитывайте совокупную стоимость владения, которая включает в себя не только начальные затраты, но и затраты на обслуживание, ремонт и замену компонентов. Более дешёвое решение может оказаться более дорогим в долгосрочной перспективе из-за частых поломок и простоев оборудования.
• Доступность сервиса. Убедитесь, что у вас есть доступ к сервисному обслуживанию и запасным частям для выбранного типа соединения. В случае поломки замена или ремонт должны быть выполнены в кратчайшие сроки, чтобы минимизировать простои оборудования.
• Требования к угловой скорости. В системах, где важна постоянная угловая скорость, необходимо использовать специальные типы карданных шарниров (синхронные), сдвоенные карданные валы или альтернативные решения (например, электромеханические системы).

Подведем итог

Выбор между карданным шарниром и альтернативными решениями – это компромисс между стоимостью, точностью, надёжностью и другими факторами. Не существует универсального решения, подходящего для всех случаев. Необходимо тщательно проанализировать требования к конкретной системе и взвесить все «за» и «против» каждого варианта.

Данная таблица поможет вам сделать осознанный выбор, исходя из ваших конкретных потребностей и бюджета. Помните, что оптимальное решение – это то, которое обеспечивает наилучший баланс между стоимостью и производительностью в контексте вашей задачи.
