Сравнение профильных и цилиндрических направляющих

От этого зависит такие параметры, как скорость перемещения, допустимая нагрузка, точность позиционирования и, как следствие, качество выпускаемой продукции. Поэтому, прежде чем принять решение, необходимо тщательно рассмотреть все доступные варианты и выбрать направляющие для оборудования, наиболее подходящие для конкретных условий эксплуатации.

Обзор конструкции и принципиальных отличий

Подробнее рассмотрим обзор конструкции и принципиальных отличий двух распространенных типов: линейные и цилиндрические направляющие.

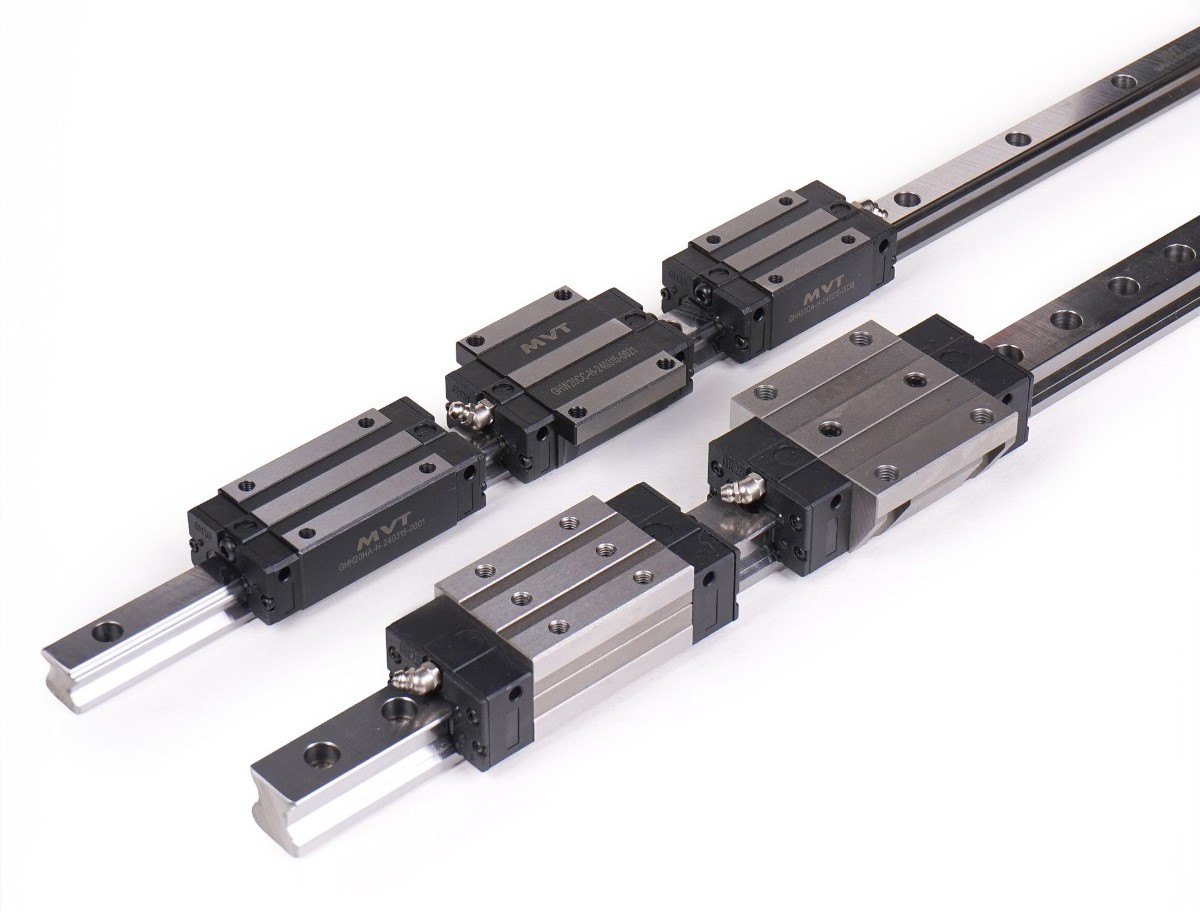

Линейные направляющие обычно представляют собой систему, состоящую из рельса (профиля) с прецизионно обработанными канавками и каретки, перемещающейся по этому рельсу с помощью тел качения (шариков или роликов). Такая конструкция обеспечивает высокую жесткость, точность и грузоподъемность.

В свою очередь, цилиндрические направляющие состоят из цилиндрического направляющего вала и втулки (подшипника скольжения или качения), перемещающейся вдоль этого вала. Они отличаются простотой конструкции, более низкой стоимостью, но при этом обладают меньшей жесткостью и грузоподъемностью по сравнению с линейными направляющими.

Проведем сравнение линейных и цилиндрических направляющих по основным параметрам:

Точность и стабильность движения

Линейные направляющие обеспечивают более высокую точность и стабильность движения благодаря своей жесткой конструкции и использованию прецизионных направляющих. Цилиндрические направляющие могут иметь больший люфт и меньшую стабильность, особенно при высоких нагрузках.

Допустимые нагрузки

Линейные направляющие способны выдерживать значительно более высокие нагрузки по сравнению с цилиндрическими, что делает их предпочтительными для тяжелого оборудования и высоконагруженных приложений.

Скорость и плавность перемещения

Оба типа направляющих могут обеспечивать высокую скорость и плавность перемещения при правильном выборе компонентов и смазке. Однако, линейные направляющие, как правило, обеспечивают более равномерное распределение нагрузки, что положительно сказывается на плавности хода.

Обслуживание и регулировка

Цилиндрические направляющие, как правило, проще в обслуживании и регулировке благодаря своей простой конструкции. Линейные направляющие требуют более тщательной регулировки и смазки, особенно при высоких нагрузках и скоростях.

Стоимость и доступность

Цилиндрические направляющие обычно имеют более низкую стоимость и более широко доступны на рынке, что делает их привлекательным вариантом для бюджетных проектов. Линейные направляющие, как правило, дороже, но их высокая производительность и долговечность могут оправдать вложения в долгосрочной перспективе.

Сферы применения

Цилиндрические направляющие часто используются в:

• легких станках и автоматах;
• упаковочном оборудовании;
• текстильной промышленности и проч.

Линейные направляющие применяются в:

• высокоточных станках с ЧПУ;
• промышленных роботах;
• измерительном оборудовании и т.д.

Примеры использования

Приведем примеры типов направляющих в машиностроении в разных отраслях:

1. В автомобильной промышленности линейные направляющие используются в роботизированных системах сварки и покраски, где требуется высокая точность и скорость перемещения.
2. В станкостроении линейные направляющие применяются в высокоточных станках с ЧПУ, обеспечивая точное позиционирование инструмента и заготовки.
3. В пищевой промышленности цилиндрические направляющие используются в упаковочном оборудовании, где требуется простота конструкции и возможность работы в условиях повышенной влажности.
4. В медицинской технике линейные направляющие используются в сканирующем оборудовании, где важна высокая точность позиционирования датчиков.

Практические рекомендации

Советы: что лучше – линейные или цилиндрические направляющие?

Выбирайте линейные направляющие, если:

• требуется высокая точность и жесткость;
• присутствуют высокие нагрузки;
• необходима высокая скорость перемещения;
• долговечность оборудования является приоритетом.

Выбирайте цилиндрические направляющие, если:

• бюджет ограничен;
• не требуются высокие нагрузки и точность;
• простота конструкции и обслуживания важны;
• оборудование работает в условиях повышенной влажности или загрязнения.

Вывод

В заключение, для облегчения выбора, приведем краткую таблицу сравнения:

Выбор между линейными и цилиндрическими направляющими зависит от конкретных требований к оборудованию, бюджета и условий эксплуатации. Анализ этих факторов позволит сделать правильный выбор и обеспечить эффективную и надежную работу оборудования. В конечном счете, преимущества линейных направляющих проявляются в высокоточных и нагруженных приложениях, а цилиндрические направляющие – там, где важна простота и экономичность.
