Цилиндрические направляющие: конструкция, материалы и области применения в серийном производстве

В этой сфере цилиндрические направляющие незаменимы как элементы, обеспечивающие линейное перемещение с заданной точностью и надежностью. Они используются в разнообразных механизмах и устройствах, где требуется поступательное движение с минимальным трением и износом. Главная задача таких направляющих – обеспечивать перемещение рабочих органов механизмов по заданной траектории.

Конструктивные особенности и виды

Рассмотрим конструкцию цилиндрических направляющих. Состоят из прецизионного вала круглого сечения и подвижной втулки (подшипника скольжения или качения), которая перемещается вдоль вала. Вал является основным элементом, определяющим траекторию движения. Втулка же обеспечивает плавное скольжение или качение, минимизируя трение и износ. Существуют различные виды цилиндрических направляющих, отличающиеся по конструкции втулки (скольжения или качения), наличию или отсутствию дополнительных опор, способу крепления вала.

Широкий выбор типов направляющих втулок позволяет подобрать оптимальное решение для конкретных условий эксплуатации:

Втулки скольжения

Наиболее простой и доступный вариант. Изготавливаются из бронзы, графитонаполненного полимера или других материалов с низким коэффициентом трения. Втулки скольжения хорошо демпфируют вибрации и работают бесшумно, но требуют регулярной смазки.

Втулки качения (линейные подшипники)

Используют шарики или ролики в качестве тел качения, что обеспечивает значительно более низкий коэффициент трения по сравнению с втулками скольжения. Линейные подшипники обеспечивают высокую точность и скорость перемещения, но более чувствительны к загрязнениям и вибрациям.

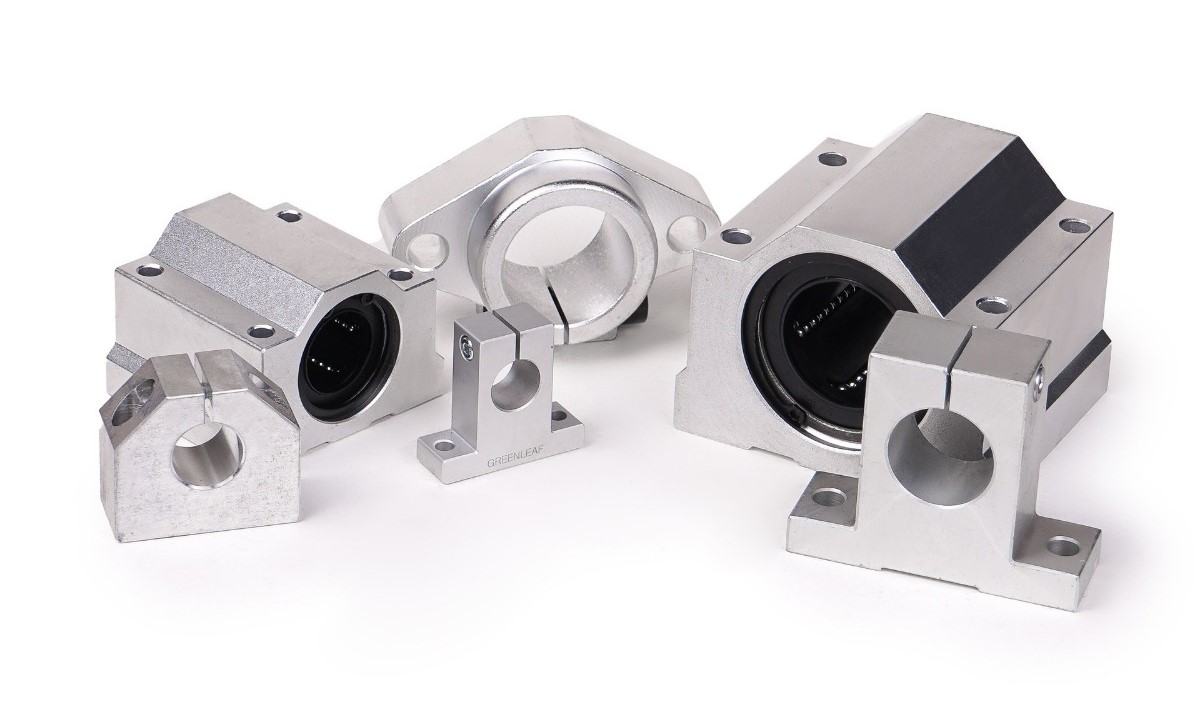

Опорные блоки

Используются для крепления направляющих валов к станине оборудования. Обеспечивают жесткую фиксацию вала и предотвращают его деформацию под нагрузкой. Опорные блоки могут быть регулируемыми, что позволяет компенсировать неточности монтажа.

Материалы

Материалы направляющих валов оказывают существенное влияние на их эксплуатационные характеристики. Наиболее часто используются следующие материалы:

• Закалённая сталь. Обеспечивает высокую прочность и износостойкость, что необходимо для выдерживания высоких нагрузок и обеспечения длительного срока службы.
• Хромированные валы. Хромирование поверхности вала повышает его коррозионную стойкость и твердость, что особенно важно в условиях повышенной влажности или агрессивной среды.
• Направляющие с покрытием. Для улучшения трибологических характеристик (снижения трения и износа) на поверхность вала могут наноситься различные покрытия, такие как нитрид титана, DLC (Diamond-like Carbon) или другие.

Параметры, влияющие на точность и срок службы

Ключевыми параметрами, определяющими точность и срок службы цилиндрической направляющей, считаются:

• Точность изготовления вала. Определяет точность траектории движения. Чем выше точность изготовления вала, тем точнее будет перемещение рабочего органа.
• Твердость поверхности вала. Определяет износостойкость направляющей. Чем выше твердость поверхности вала, тем дольше срок службы.
• Шероховатость поверхности вала. Влияет на трение и износ. Чем меньше шероховатость поверхности вала, тем ниже трение и дольше срок службы.
• Зазор между валом и втулкой. Характериует плавность хода и точность позиционирования. Слишком большой зазор приводит к люфту и снижает точность, а слишком маленький – к повышенному трению и износу.
• Правильность выбора материала втулки. Необходимо учитывать условия эксплуатации, такие как нагрузка, скорость перемещения, температура и наличие загрязнений.

Применение в серийном и массовом производстве

Широкое применение цилиндрических направляющих в серийном и массовом производстве обусловлено их надежностью, простотой конструкции и доступной стоимостью. Они используются в:

• Прессы – для обеспечения точного и плавного перемещения ползуна.
• Станки – для перемещения рабочих органов (столов, суппортов, шпинделей).
• Автоматы – для перемещения деталей и инструментов в процессе сборки и обработки.
• Упаковочное оборудование – для обеспечения точного перемещения упаковочных материалов и продукции.
• Текстильное оборудование – для перемещения нитей и других материалов.

Сравнительный анализ

Сравним цилиндрические направляющие с другими типами направляющих, например, с профильными:

• Цилиндрические направляющие. Более просты в установке и обслуживании, имеют меньшую стоимость, но менее жесткие и имеют меньшую грузоподъемность по сравнению с профильными направляющими.
• Профильные направляющие. Обеспечивают более высокую точность, жесткость и грузоподъемность, но более сложны в установке и обслуживании, и имеют более высокую стоимость.

Как подобрать направляющие в зависимости от условий работы?

При подборе цилиндрических направляющих необходимо тщательно учитывать условия работы, такие как нагрузка, скорость перемещения, требуемая точность, температура и наличие загрязнений. Это позволит выбрать оптимальное решение, обеспечивающее надежную и долговечную работу оборудования. Необходимо учитывать, что цена и доступность материалов направляющих валов, будет влиять на общую стоимость решения и доступность замены в случае необходимости. Тщательный анализ этих факторов позволит сделать правильный выбор и обеспечить длительную и безаварийную работу оборудования.
