Сравнение редукторов – конические и червячные

• Конструктивные различия
• Сравнение эксплуатационных характеристик
• Критерии выбора для конкретных задач
• Объективный вывод

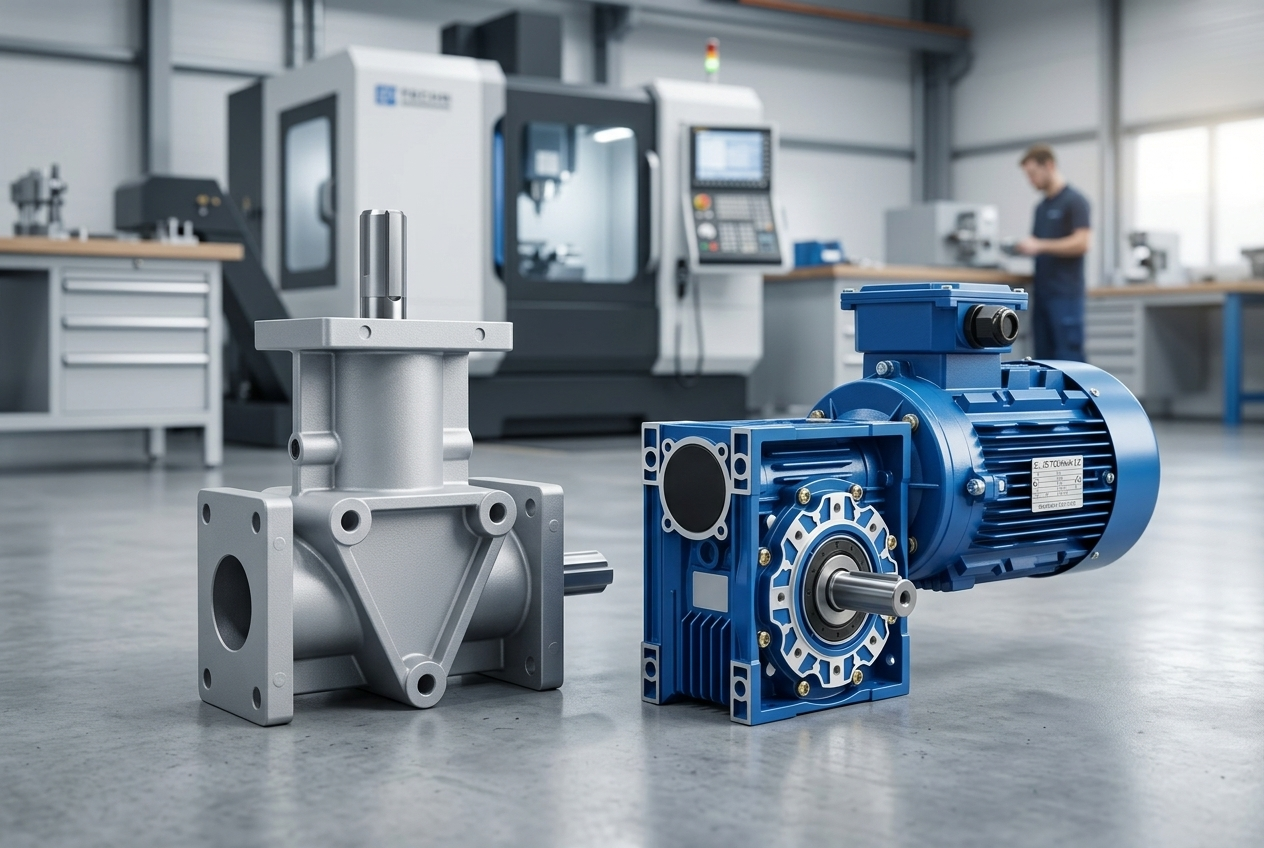

Выбор типа редуктора – это приоритетный этап проектирования любого привода. От этого решения напрямую зависят КПД системы, габариты узла, уровень шума и способность выдерживать ударные нагрузки. На промышленном рынке часто возникает дилемма: что предпочесть – конический редуктор, обеспечивающий высокую точность и производительность, или червячный редуктор, известный своей компактностью и плавностью хода. Важно понимать, что эти механизмы являются разными устройствами для принципиально разных задач. В этой статье мы проведем детальное сравнение двух типов изделий, разберем их конструктивные особенности, достоинства и недостатки, а также определим, какой из них оптимален для вашего конкретного применения – будь то станок с ЧПУ, конвейер или подъемный механизм.

Если вы ищете надежное решение для высокоточных приводов, где критичны минимальный люфт и передача больших крутящих моментов, обратите внимание на ассортимент высококачественных механизмов. В нашем каталоге представлены различные модификации, подходящие для тяжелых режимов работы. Для тех, кто ценит надежность и долговечность при высоких оборотах, рекомендуем купить угловой конический редуктор, который интегрируется в кинематические схемы металлорежущих станков и промышленных роботов. Эти устройства обеспечивают строгое соблюдение геометрии передачи и рассчитаны на интенсивную эксплуатацию.

Конструктивные различия

В основе любого редуктора лежит тип зацепления. В коническом редукторе передача крутящего момента осуществляется между валами, оси которых пересекаются под углом, чаще всего 90 градусов. Зубья колес имеют коническую форму, а зацепление является преимущественно качением. Это обеспечивает высокий КПД (до 95-98%) и минимальные потери на трение. В червячном редукторе используется винтовое зацепление: червяк (ведущее звено) взаимодействует с зубьями червячного колеса. Здесь преобладает трение скольжения, что кардинально меняет физику работы.

Ключевое отличие заключается в способности к самоторможению. Червячная пара может быть выполнена самотормозящейся, что исключает обратное вращение вала без приложения внешнего усилия. Это особенно важно в подъемных механизмах (лебедки, лифты). Коническая передача самоторможением не обладает, и для фиксации нагрузки требуется дополнительный тормоз. Однако конические редукторы, такие как модели из каталога MVT, обладают значительно большей жесткостью и меньшим люфтом, что делает их незаменимыми в прецизионных станках с ЧПУ.

Сравнение эксплуатационных характеристик

При анализе рабочих параметров выделим три ключевых аспекта: КПД, тепловыделение и износ. Как уже упоминалось, конический редуктор имеет высокий КПД, что снижает нагрев и позволяет передавать большие мощности при компактных габаритах. Червячный редуктор, напротив, активно выделяет тепло. При длительной работе под нагрузкой требуется интенсивное охлаждение или ограничение мощности, иначе возможен перегрев и выход из строя колеса.

• КПД. Конический – 0,95-0,98; Червячный – 0,5-0,85 (зависит от передаточного числа).
• Передаточное число. У червячного редуктора оно может быть очень высоким в одной ступени (до 100:1), что упрощает конструкцию. Конические обычно требуют двух ступеней для таких значений.
• Ресурс. Благодаря трению качения, конические редукторы служат значительно дольше при соблюдении смазки. Червячные пары (особенно с колесами из бронзы) подвержены абразивному износу и заеданию.
• Шум и вибрации. Коническое зацепление работает тише и плавнее на высоких скоростях (свыше 1500 об/мин). Червячное зацепление может давать характерный гул и вибрации при неравномерной нагрузке.

Критерии выбора для конкретных задач

Выбор сводится к ответу на вопрос: что для вас важнее – высокая точность и долговечность или компактность и самоторможение?

Когда выбирать конический редуктор?

• Важна высокая точность позиционирования (малый люфт).
• Требуется передача больших мощностей на высоких оборотах (шпиндели станков, главные приводы).
• В системе привода присутствуют ударные нагрузки и частые реверсы (металлообработка, роботизированные манипуляторы).
• Критично важно минимизировать потери энергии (КПД > 95%). Именно для таких задач разработаны конические редукторы MVT, которые обеспечивают жесткость зацепления и долгий срок службы даже в режиме 24/7.

Когда выбирать червячный редуктор?

• Требуется обязательное самоторможение (конвейеры, подъемники без аварийного тормоза).
• Ограничено пространство по длине, но необходимо большое передаточное число (например, для медленно движущихся рольгангов).
• Привод работает в прерывистом режиме (S3), где у червячной пары есть время на охлаждение.

Объективный вывод

Конический и червячный редукторы – это не взаимозаменяемые, а взаимодополняющие устройства. Первый – выбор для профессионалов, ценящих точность, ресурс и эффективность. Второй – практичное решение для простых задач, где главное – безопасность и компактность. Если ваш проект требует прецизионности и надежности на годы вперед, конический редуктор будет оправданным вложением.

Для ознакомления с техническими характеристиками и размерами вы можете изучить модели в каталоге на официальном сайте нашей компании. Там представлены изделия, прошедшие строгий контроль качества и готовые к эксплуатации в самых жестких условиях промышленного производства.
