Что такое карданный шарнир: устройство и принцип работы

• Устройство карданного шарнира

• Принцип работы и передача крутящего момента

• Параметры выбора и особенности эксплуатации

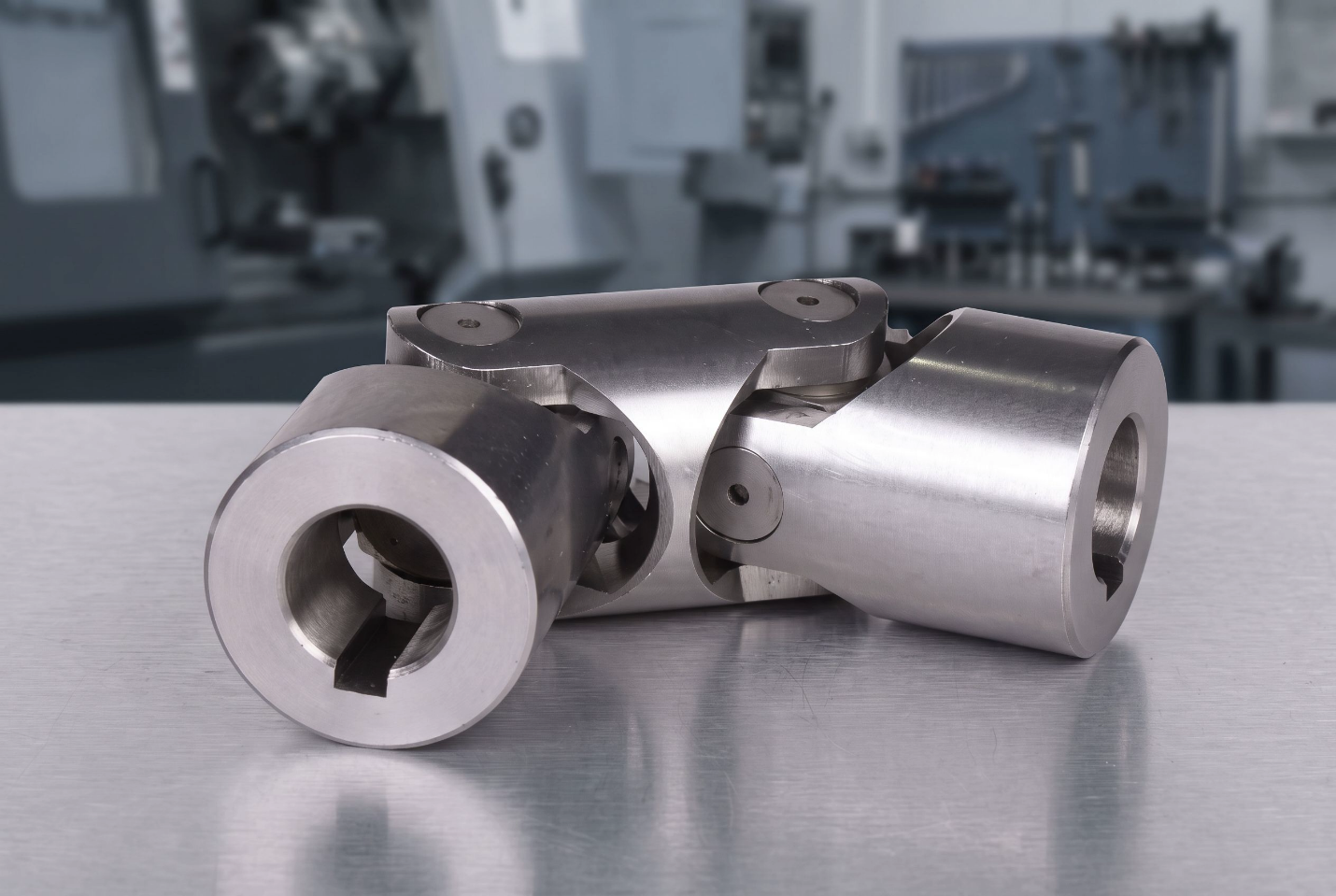

Карданный шарнир – это механический узел, предназначенный для передачи крутящего момента между валами, которые расположены под изменяющимся углом друг к другу. В отличие от жестких соединений, он позволяет компенсировать перекосы, возникающие из-за неровностей поверхностей, вибраций или неточности монтажа. Данная деталь незаменима в промышленном оборудовании, где требуется надежная и долговечная связь между агрегатами.

Где найти надежные комплектующие для промышленного оборудования? При проектировании и ремонте приводов важно использовать качественные элементы, от которых зависит бесперебойная работа всей системы. Если вы ищете проверенные решения для модернизации или замены изношенных узлов, рекомендуем изучить каталог карданных шарниров от компании «МВТ Технологии». В ассортименте представлены изделия ведущих брендов с различными типами соединений и типоразмерами, что позволяет подобрать оптимальный вариант под конкретную техническую задачу.

Устройство карданного шарнира

Карданный шарнир (часто называемый шарниром Гука) имеет достаточно простую, но при этом надежную конструкцию, состоящую из нескольких основных элементов. Понимание устройства помогает правильно обслуживать узел и продлевать срок его службы.

Основными составляющими стандартного промышленного шарнира считаются:

• Вилки – металлические детали с проушинами, которые соединяются с концами ведущего и ведомого валов и передают вращение на крестовину.

• Крестовина – центральный элемент в виде крестообразной детали с четырьмя шипами, обеспечивающий подвижность соединения в двух плоскостях.

• Игольчатые подшипники устанавливаются на концах крестовины внутри проушин вилок. Снижают трение и обеспечивают плавное вращение шипов, воспринимая радиальные нагрузки. Осевые усилия, возникающие при работе под углом, ограничиваются торцевыми упорами (шайбами) и не являются для игольчатого подшипника штатной рабочей нагрузкой.

• Уплотнения (манжеты) защищают подшипники от попадания пыли, грязи и влаги и удерживают смазку внутри узла.

• Стопорные кольца фиксируют игольчатые подшипники в проушинах вилок, предотвращая их осевое смещение.

Все эти элементы работают как единая кинематическая пара: вилки удерживают крестовину, подшипники обеспечивают ее свободное вращение, а уплотнения и стопорные кольца поддерживают герметичность и фиксацию узла. Именно такая компоновка позволяет шарниру передавать крутящий момент при изменяющемся угле между валами, сохраняя подвижность во всех направлениях и оставаясь при этом компактным и ремонтопригодным.

В промышленных моделях, особенно в телескопических карданных валах, конструкция может дополняться шлицевым соединением, позволяющим валу изменять свою длину, например при подъеме или опускании рабочего органа оборудования. Также в современных решениях применяются шариковые шарниры равных угловых скоростей (ШРУС) – отдельный класс узлов, в которых вместо крестовины используются шарики в обоймах. Такие шарниры обеспечивают равномерную передачу вращения без пульсаций в пределах рабочего угла и применяются там, где требуется максимальная плавность привода.

Принцип работы и передача крутящего момента

Принцип работы карданного шарнира основан на преобразовании вращательного движения. Когда ведущий вал начинает вращаться, его вилка через крестовину передает усилие на вилку ведомого вала. Благодаря подвижности крестовины ведомый вал может вращаться даже в том случае, если его ось расположена под углом к оси ведущего вала. Передача момента при этом возможна в пределах допустимого угла перекоса, который для одинарного шарнира обычно составляет 15-25° (у специальных исполнений – до 45°).

Однако у классического шарнира с крестовиной есть одна важная особенность – неравномерность вращения. При передаче момента под углом ведомый вал вращается неравномерно: он то ускоряется, то замедляется дважды за один оборот. Эффект усиливается с ростом угла перекоса и, наоборот, практически исчезает при углах, близких к нулю.

Причина этой неравномерности – в геометрии крестовины. Шипы, связанные с ведущим валом, вращаются в плоскости, перпендикулярной его оси, и задают равномерное движение. Однако при наклонённом соединении проекция этого вращения на плоскость ведомого вала оказывается неравномерной: угловая скорость ведомого вала описывается соотношением, зависящим от косинуса угла перекоса, и периодически «догоняет» и «отстаёт» от скорости ведущего. Отсюда – две пульсации за один оборот. Чем больше угол перекоса, тем сильнее выражена эта неравномерность и тем заметнее колебания.

Для компенсации этой неравномерности в промышленности и на транспорте применяются двойные карданные шарниры. В такой конструкции два одинарных шарнира соединяются промежуточным валом, при этом вилки устанавливаются в одной плоскости. Полное сглаживание пульсаций достигается только при правильной фазировке вилок и равенстве углов перекоса на обоих шарнирах; если углы разные, компенсация будет неполной.

Кроме того, при работе под углом возникает дополнительная нагрузка на подшипники и вилки. Поэтому при монтаже важно соблюдать допустимые углы перекоса, указанные производителем, и обеспечивать своевременную смазку узла. Регулярное техническое обслуживание позволяет избежать преждевременного износа игольчатых подшипников и появления люфта, который может привести к вибрациям и поломке оборудования.

Параметры выбора и особенности эксплуатации

Чтобы карданный шарнир работал надежно и долго, при его выборе необходимо учитывать ряд технических характеристик, а не только геометрические размеры. Неправильный подбор может привести к быстрому выходу из строя не только самого шарнира, но и соседних узлов.

Основные критерии выбора:

1. Крутящий момент – главный параметр. Шарнир должен быть рассчитан на передачу максимального крутящего момента, который может возникнуть в системе (указывается в Н·м), с определенным запасом прочности.

2. Тип соединения. В промышленности наиболее распространены шлицевые и фланцевые соединения; также встречаются варианты с квадратным отверстием, под зажимную втулку и шпоночные. Важно точно знать тип вала, на который будет монтироваться изделие.

3. Максимальный угол перекоса – рабочий диапазон углов конкретной модели. Превышение этого значения ведет к заклиниванию и быстрому износу.

4. Частота вращения (об/мин). Некоторые модели предназначены для высоких скоростей, другие – для тихоходных, но высоконагруженных приводов. Этот параметр напрямую связан с балансировкой и типом подшипников.

Эти параметры взаимосвязаны, и подбирать шарнир нужно по совокупности, а не по одному показателю. Например, увеличение крутящего момента и угла перекоса, как правило, требует снижения допустимой частоты вращения, а высокоскоростные модели предъявляют повышенные требования к точности балансировки и качеству подшипников. Поэтому оптимальный вариант – тот, у которого все характеристики с запасом перекрывают реальные условия работы конкретного привода.

Особое внимание стоит уделить материалу изготовления. Качественные шарниры производятся из легированных сталей (например, 40Х, 45Х, 20ХН3А) с последующей термической обработкой, что обеспечивает высокую твердость поверхности (обычно 58–62 HRC) и вязкость сердцевины. Это защищает деталь от смятия и поломки при ударных нагрузках.

При эксплуатации важно помнить, что карданный шарнир – это обслуживаемый узел с конечным ресурсом, требующий периодического внимания. В зависимости от модели может потребоваться периодическая замена смазки через пресс-масленку или использование необслуживаемых подшипников с защитными манжетами. В условиях агрессивной среды (высокая влажность, пыль, химические испарения) рекомендуется выбирать модели с усиленной защитой, например с дополнительными пыльниками или из нержавеющей стали.
