Области применения шарико-винтовых передач

• Металлообрабатывающие станки и обрабатывающие центры

• Робототехника и автоматизация

• Медицинское и лабораторное оборудование

• Обработка дерева и камня

• Специализированное и упаковочное оборудование

• Аэрокосмическая отрасль и транспорт

• Испытательные стенды и метрология

• Дозирование, подача и регулирующая арматура

• Как выбрать ШВП под конкретную задачу?

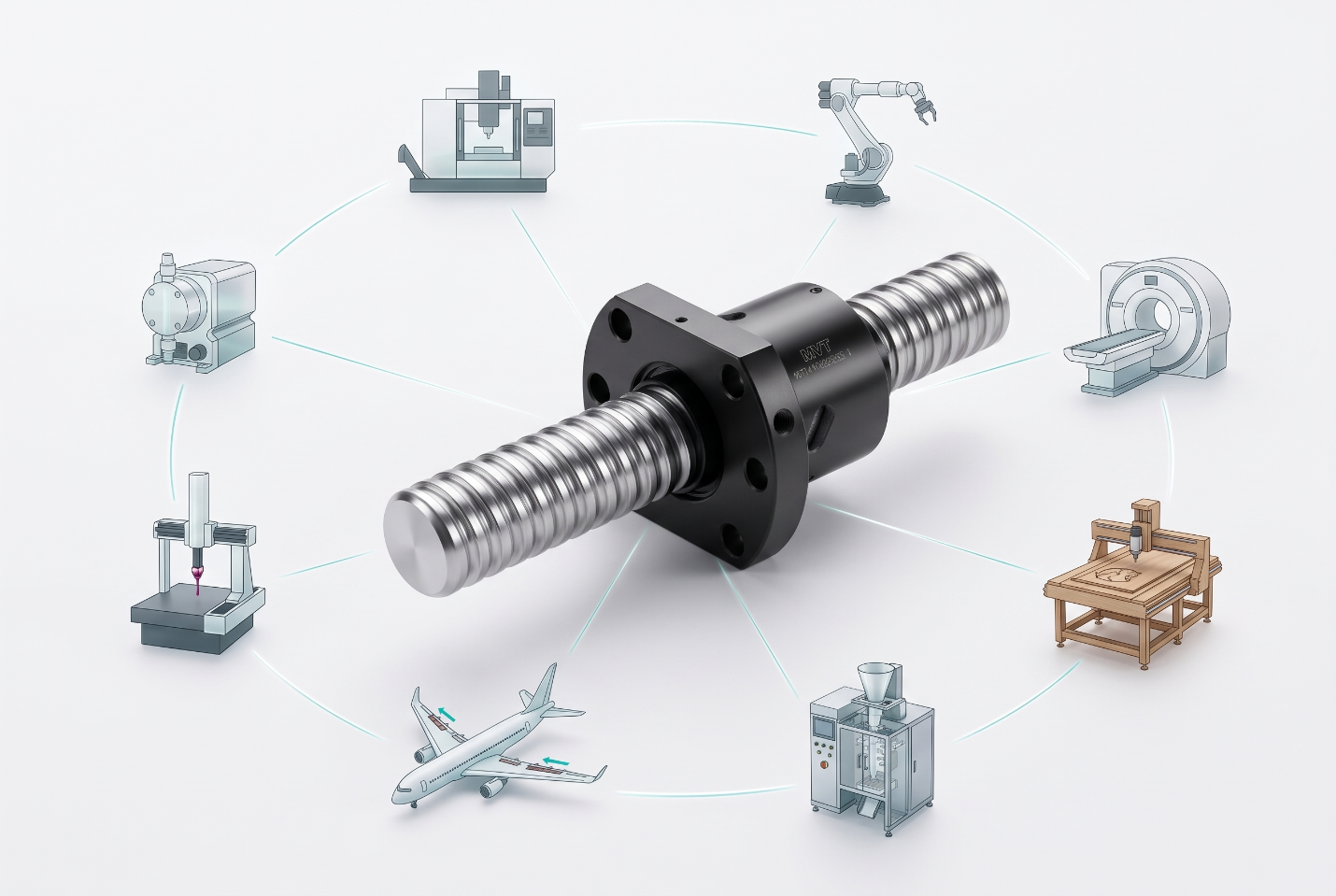

Шарико-винтовые передачи (ШВП) давно перестали быть узкоспециализированным решением исключительно для металлообработки. Сегодня это высокоточный узел, обеспечивающий поступательное движение с минимальным трением и высокой жесткостью в самых разных отраслях. От точнейших медицинских приборов до тяжелых промышленных роботов – везде, где требуется высокая точность позиционирования и долговечность, находят применение ШВП.

Если вы занимаетесь модернизацией станочного парка или проектируете новые обрабатывающие центры, критически важно выбрать надежные комплектующие. В нашем каталоге представлены ШВП для станков ЧПУ от ведущих производителей, которые гарантируют плавность хода и минимальный люфт. Предлагаем винты и гайки с различными классами точности и диаметрами, подходящие как для фрезерных, так и для токарных групп станков. Обеспечьте своему оборудованию максимальную производительность и точность обработки с проверенными решениями от компании «МВТ Технологии».

Металлообрабатывающие станки и обрабатывающие центры

Это классическая и самая обширная область применения. В современных обрабатывающих центрах (ОЦ) ШВП используются для перемещения рабочих органов по осям X, Y и Z. Благодаря способности передавать значительные осевые усилия при малом моменте сопротивления они позволяют достигать высоких скоростей подачи без потери точности.

В станках с ЧПУ ШВП обеспечивают точность позиционирования до микрометра, что критически важно при изготовлении сложных деталей для аэрокосмической и автомобильной промышленности. Также они применяются в механизмах подачи инструмента и в устройствах автоматической смены инструмента (АСИ). Важным преимуществом здесь является предварительный натяг, который выбирает осевой зазор и повышает жесткость системы, что напрямую влияет на качество обрабатываемой поверхности.

Робототехника и автоматизация

В промышленной робототехнике ШВП нашли широкое применение в линейных осях роботов, портальных манипуляторах и координатных столах. В отличие от реечных передач, которые выигрывают на длинных ходах и высоких скоростях, ШВП обеспечивают более плавное и точное перемещение при компактных габаритах – это необходимо при выполнении сборочных операций, лазерной сварки или покраски.

Кроме того, ШВП активно используются в автоматизированных складских системах – в качестве приводов для штабелеров и подъемных платформ, где требуется высокая грузоподъемность и надежность. В роботах-манипуляторах ШВП интегрируются в линейные оси и выдвижные телескопические секции, а также в приводы схватов и зажимов, обеспечивая точные движения с высокой повторяемостью. Это особенно востребовано в электронной промышленности при монтаже компонентов на платы.

Медицинское и лабораторное оборудование

Точность и плавность хода – два ключевых параметра для медицинской техники. В аппаратах МРТ и КТ ШВП используются для перемещения стола пациента и юстировки отдельных узлов. В лабораторных анализаторах и дозаторах они обеспечивают точное дозирование жидкостей, где малейшее отклонение недопустимо.

В стоматологических установках и хирургических микроскопах ШВП отвечают за плавную регулировку положения оборудования. Благодаря минимальному трению и отсутствию проскальзывания такие механизмы позволяют врачам проводить тонкие манипуляции с максимальной точностью, а современные материалы и смазки делают их пригодными для использования в чистых помещениях и стерильных зонах.

Обработка дерева и камня

В отличие от металлообработки, здесь ШВП часто работают в более агрессивных условиях, связанных с наличием абразивной пыли. Тем не менее применение ШВП в станках для деревообработки (фрезерные станки с ЧПУ, раскроечные центры) позволяет значительно повысить качество кромки и скорость обработки заготовок.

В камнеобрабатывающем оборудовании, где нагрузки на инструмент колоссальны, ШВП используются в приводах подачи кареток и мостов. Здесь важна не только точность, но и способность выдерживать повышенные статические и динамические нагрузки. Для таких задач подбираются ШВП с увеличенным диаметром винта и усиленными гайками, а от ударных воздействий защищает сама конструкция станка. Это обеспечивает долгий срок службы даже при интенсивной эксплуатации.

Специализированное и упаковочное оборудование

В пищевой и упаковочной промышленности ШВП применяются в фасовочных автоматах, этикетировочных машинах и термоформерах. Здесь они отвечают за точную синхронизацию движения конвейера и рабочих органов, что гарантирует стабильность производственного цикла.

ШВП используются и в строительной технике – например, в приводах подъема буровых установок или в системах выдвижения стрел кранов-манипуляторов. В полиграфии ШВП управляют перемещением бумаги в высокоскоростных печатных машинах. Стоит отметить, что для таких отраслей часто требуются ШВП с защитой от коррозии и возможностью работы при экстремальных температурах, что достигается применением специальных покрытий и смазочных материалов.

Аэрокосмическая отрасль и транспорт

В авиастроении и космической технике ШВП используются в электромеханических приводах закрылков и систем управления шасси. Здесь к ним предъявляются особые требования по весу и надежности – в связи с этим находят применение облегченные конструкции винтов из высокопрочных сплавов.

В гражданском транспорте ШВП можно встретить в механизмах наклона спинок сидений, в системах открытия дверей и в подъемниках для людей с ограниченными возможностями. Ответственные применения – железнодорожный транспорт, где ШВП используются в механизмах регулировки токоприемников и в отдельных системах наклона кузова, обеспечивая безопасность и комфорт пассажиров.

Испытательные стенды и метрология

Отдельного внимания заслуживает применение ШВП в измерительной и испытательной технике. В координатно-измерительных машинах (КИМ) и профилометрах шарико-винтовые передачи обеспечивают плавное перемещение измерительной головки, а точность отсчета определяется измерительной системой машины. Именно от стабильности хода винта зависит воспроизводимость позиционирования, поэтому здесь используются передачи повышенных классов точности с минимальным осевым люфтом.

В испытательных стендах для проверки прочности конструкций, пружин и демпферов ШВП создают контролируемое осевое усилие и перемещение с заданной скоростью. Например, в универсальных разрывных машинах ШВП обеспечивают плавное нагружение образца вплоть до его разрушения, при этом регистрирующая аппаратура считывает деформацию с высокой частотой.

Дозирование, подача и регулирующая арматура

Еще одна ниша – задачи точного дозирования и управления потоком в промышленных установках. В экструдерах и дозаторах полимерного сырья ШВП используются для регулировки положения исполнительных органов и стабильной подачи материала. В системах управления промышленной арматурой, где требуется плавное открытие и закрытие заслонок и клапанов с усилием, ШВП заменяют менее точные механизмы, обеспечивая плавное перемещение регулирующего органа и снижая риск гидроударов.

В металлургии и энергетике ШВП встречаются в приводах шиберных заслонок газоходов и механизмах натяжения. В этих условиях узел работает при высоких температурах и загрязненной среде, поэтому к нему предъявляются повышенные требования по защите винта от пыли и тепловому режиму смазки.

Как выбрать ШВП под конкретную задачу?

Компания «МВТ Технологии» специализируется на поставках качественных комплектующих для промышленного оборудования и автоматизации. В нашем ассортименте вы найдете широкий выбор шарико-винтовых передач, линейных направляющих и опорных элементов от проверенных мировых производителей. Мы гордимся тем, что предлагаем нашим клиентам технически грамотную поддержку и помощь в подборе компонентов под конкретные задачи.

На складе всегда в наличии винты ШВП (включая серии R, SC, R40–R63) и гайки различных типоразмеров, что позволяет оперативно комплектовать заказы. Мы гарантируем высокое качество поставляемой продукции, ее соответствие стандартам точности и долговечность. Выбирая «МВТ Технологии», вы получаете не просто товар, а уверенность в бесперебойной работе вашего оборудования.
